解锁射频电源:高科技背后的能量密码

科创之家 2026-01-06 15人围观

在当今高科技产业的精密制造殿堂中,有一种设备虽深藏功与名,却扮演着无可替代的“能量基石”角色。从我们手中智能手机的芯片,到医疗诊断中的高端设备,再到探索宇宙的科研仪器,其背后都离不开一种精准而强大的能量源泉——射频电源。它如同一位低调的指挥家,精准操控着能量的交响,驱动着现代科技不断向前。本文将带您深入探索射频电源的奥秘。

一、射频电源是什么?

射频电源,顾名思义,是一种能产生高频交流电的电源设备。其输出的正弦波频率通常处于射频范围(约3kHz至300GHz),因此它是一种特殊的高频交流电源。

与普通电源相比,射频电源具有三大显著特点:

1. 频率极高:工作频率远高于市电(50/60Hz),通常在几百千赫兹到几十兆赫兹之间(如13.56MHz、27.12MHz、40.68MHz等工业常用频点)。

2. 信号特性特殊:输出的是高频正弦波,对频率稳定度、功率纯净度有极高要求。

3. 用于特定设备:主要服务于需要高频电磁能的工业设备和科研仪器,如等离子体发生器、通信发射机等。

wKgZPGlbMd2Ac_ypAC2Zc3JWlyc101.png图 12kW射频电源外观

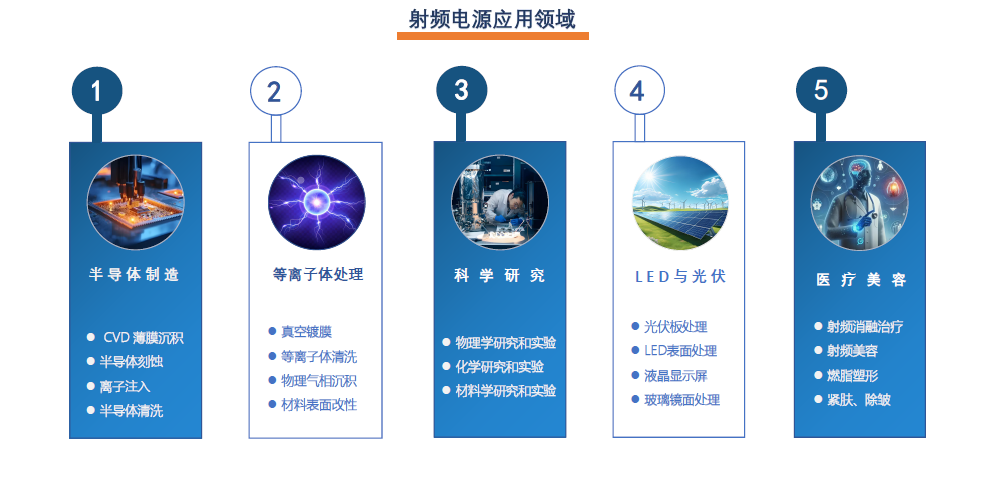

射频电源主要应用行业

二、探秘工作原理

射频电源的核心任务,是将输入的市电(交流电)或直流电,转换并精确控制为特定频率、特定波形和特定功率的高频交流信号。

其基本工作流程可以概括为:

整流与滤波:首先将输入的交流电转换为平滑的直流电。

振荡与调制:通过内部的振荡器电路,产生一个稳定的、高频的基准正弦波信号。

功率放大:这个微弱的高频信号经过功率放大模块,被放大到数百瓦甚至数千瓦的级别,以满足负载的功率需求。

输出与匹配:放大后的高频电能通过输出端馈送给负载(如等离子体腔室)。在此过程中,阻抗匹配器至关重要,它确保能量能高效传输,而非被反射回来。

图 射频电源工作原理示意图

应用实例

· 半导体刻蚀:射频电源产生的高频电能激发工艺气体,形成等离子体。等离子体中的活性粒子在电场引导下,以极高的精度“雕刻”硅片,形成纳米级的电路图形。

· 无线通信:射频电源作为发射机的核心,为天线提供高频载波信号,将信息调制后有效地辐射到空间中。

三、内部构造剖析

一台精密的射频电源,主要由以下核心模块协同工作:

· 直流电源模块:负责初始电能的转换与提供,为后续电路提供稳定的直流“粮草”。

· 振荡电路模块:系统的“心脏”,产生原始的高频振荡信号,决定了输出频率的基准和稳定度。

· 功率放大模块:系统的“肌肉”,将振荡器产生的小信号进行放大,提升其功率至所需水平,是决定输出能力的关键。

· 射频功率检测模块:系统的“眼睛”,实时监测输出的前向功率和反射功率,为控制系统提供反馈,实现精准的功率控制与保护。

· 射频互锁控制模块:系统的“安全卫士”,通过一系列连锁条件(如机箱门开关、水流量、温度等),确保设备在非正常状态下自动切断输出,保障人员和设备安全。

图 射频电源内部组成结构示意图

四、核心功能解读

射频电源的核心功能在于产生并输送极其稳定、精确可控的高频电能,以满足高端制造和科研中对能量控制的严苛要求。

稳定性:在半导体蚀刻工艺中,射频电源功率的微小波动都可能导致刻蚀速率不均,直接影响芯片的性能和制造良率。

产生等离子体:它是激发并维持稳定等离子体的唯一能量来源,而等离子体是许多精密工艺的核心反应环境。

精确控制与调节:通过先进的软件算法,用户可以精确设定并实时调节输出功率、频率等参数,从而实现工艺的重复性和可追溯性。

五、关键组件:阻抗匹配器

阻抗匹配器是射频电源系统中一个独立但至关重要的外部组件。它的核心作用是“桥梁”和“翻译官”。

作用:等离子体腔体的阻抗是动态变化的、复杂的,而射频电源在标准负载阻抗(通常是50Ω)下才能输出最大功率且不损坏自身。匹配器的作用就是将变化的腔体阻抗,“匹配”成50Ω,从而最大化能量传输效率,并最小化因信号反射造成的能量损耗和设备风险。

匹配原理:通常通过自动调节内部的可变电容或电感网络,形成一个谐振电路,使得从射频电源向负载看去的总阻抗呈现为纯阻性且等于50Ω,从而实现最大功率传输。

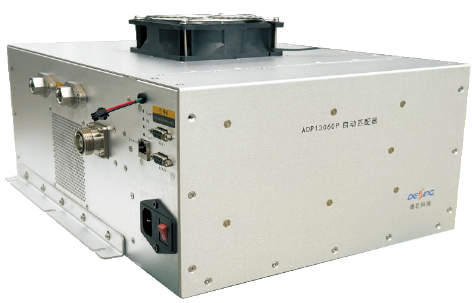

wKgZO2lbMn-Ac7V5AAJysFypZPo317.png图 自动匹配器

六、多元应用领域


(一)真空镀膜

在射频磁控溅射镀膜仪中,射频电源施加在靶材上,使氩气电离形成等离子体。氩离子在电场加速下轰击靶材,使其原子或分子被“溅射”出来,沉积在基片上形成薄膜。射频电源精准控制了溅射的速率和均匀性,从而决定了薄膜的厚度和质量。在PVD(物理气相沉积)真空镀膜中,射频溅射尤其适用于沉积绝缘体材料,可实现高质量、高性能的功能薄膜。

(二)材料表面处理

射频电源通过激发等离子体,对材料表面进行清洗、活化、刻蚀或改性。等离子体中的高能粒子能有效破除材料表面的有机污染物,或在其表面引入极性基团,大幅提高材料表面的浸润性和粘接性。在半导体领域,对晶圆进行等离子清洗,能显著提高后续光刻、键合等工艺的质量和可靠性。

(三)等离子处理

这是射频电源最经典的应用。在半导体的刻蚀(Etch)和化学气相沉积(CVD)环节,射频电源产生的等离子体是进行化学反应和物理加工的主体。例如,在碳化硅(SiC)功率器件的生产中,不同的刻蚀和沉积工艺需要不同功率和频率的射频电源。行业创新案例如纳微半导体,其申请的远程等离子体源射频电源专利,实现了在预设功率下自动寻找并维持等离子体产生的最佳频率,提升了工艺稳定性和效率。

(四)半导体设备

射频电源是半导体制造设备的“动力心脏”。在刻蚀机、PVD、CVD等关键设备中,它承担着三大重任:

提供高频稳定电力:为工艺腔室提供纯净、稳定的能量输入。

生成并维持等离子体:创造并精确控制复杂的等离子体环境。

精确控制工艺:通过实时功率调节,实现对刻蚀速率、沉积厚度等关键工艺参数的纳米级控制,保障芯片制造的高效性、精度和一致性。

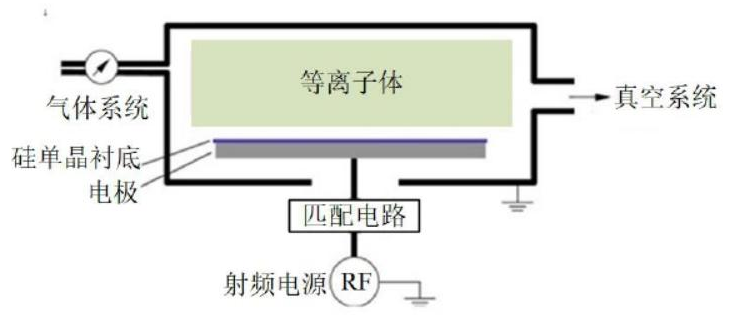

wKgZPGlbMq-AH14oAAFPaLU-bvE088.png图 为射频电源在CCP(电容耦合等离子体刻蚀)上的应用示意图 wKgZO2lbMsKAUAgyAAD7UxUb0v0604.png图 为射频电源在ICP(电感耦合等离子体刻蚀)上的应用示意图

七、市场发展

(一)全球市场规模与增长前景

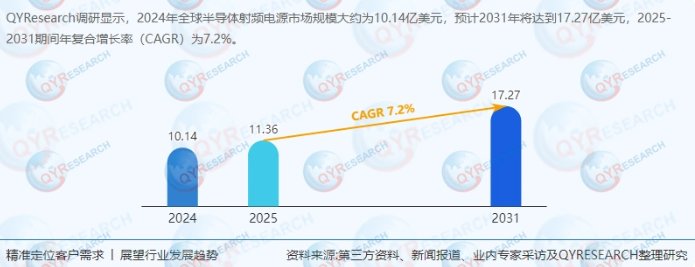

在全球范围内,半导体射频电源市场展现出蓬勃的发展态势。据行业报告,2024年全球半导体射频电源市场规模预计约为72.7亿元,而到2031年,这一数字预计将接近115.9亿元,2025-2031年的年复合增长率(CAGR)为5.9%。另据QYResearch调研报告显示,2024年全球半导体射频电源市场规模达10.14亿美元,预计2031年将增至17.27亿美元,2025-2031年期间年复合增长率(CAGR)为7.2%。

还有预测表明,2030年全球半导体射频电源市场规模有望达到96.5亿元人民币(约14.5亿美元),2024至2030年间CAGR稳定在6%左右。这些数据均清晰地表明,全球半导体射频电源市场正处于持续增长的上升通道。


增长驱动因素

半导体先进制程(如3nm、2nm及以下)的持续推进,对射频电源的精度和稳定性要求越来越高。

第三代半导体(SiC、GaN)和光伏HJT电池的产业化进程加速,开辟了新的增量市场。

全球对芯片的旺盛需求,驱动半导体设备投资持续增长。

(二)中国市场规模与增长前景

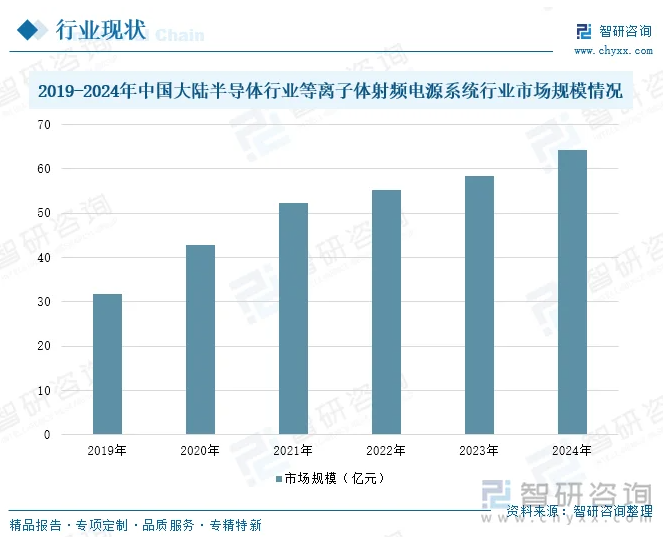

中国作为全球最大的半导体消费市场之一,其射频电源市场在全球占据着日益重要的地位。2024年,中国大陆半导体行业等离子体射频电源系统行业市场规模约为64.3亿元,同比增长10.10%。等离子体射频电源系统是半导体设备零部件国产化最难关卡之一,国内企业如德芯科技、北方华创等经过多年的技术沉淀和产品迭代,通过技术突破逐步实现国产替代,解决“卡脖子”问题。未来,随着国产技术的不断进步和市场份额的持续扩大,国产等离子体射频电源有望在半导体领域占据更重要的地位。


增长驱动因素

中国半导体产业的全面崛起:晶圆厂产能持续扩张,国产半导体设备需求激增。

强有力的政策支持:国家在半导体等关键领域的自主可控战略。

国产替代进程加速:在供应链安全需求下,本土射频电源厂商迎来宝贵的发展窗口期。

八、主要供应商

全球核心厂商

Advanced Energy(AE):全球领先者,产品以高可靠性和稳定性著称,市场份额居前。

MKS Instruments:通过收购诺信等公司,成为另一大巨头,提供全面的工艺解决方案

COMET:瑞士品牌,在射频功率技术领域拥有深厚积淀。

这些国际巨头凭借先发优势和技术壁垒,长期占据了全球市场的主要份额。

中国本土企业

德芯科技:作为国内射频电源、匹配器供应商,专注于射频电源、匹配器的研发、生产和销售。其产品线覆盖了半导体工艺、真空镀膜、科研实验等多个领域,功率范围广泛,频率齐全。公司核心优势在于其扎实的自主研发能力,在自动阻抗匹配算法、高稳定性功率控制及长寿命设计等方面形成了自身特色,其产品在国内多家半导体设备企业和真空镀膜厂商中得到验证与应用,正逐步成长为打破国外技术垄断、解决卡脖子问题,支撑高端制造业发展的中坚力量之一。

本土企业正通过持续的技术研发和市场开拓,不断缩小与国际领先水平的差距,市场份额和品牌影响力逐步提升。

九、总结与展望

射频电源,作为高科技产业不可或缺的能量密码,其重要性已不言而喻。从原理到构造,从功能到应用,我们看到了一个精密而强大的技术体系。它不仅是半导体制造、先进材料等领域的基石,更是推动科技进步和产业升级的关键力量。

展望未来,射频电源的发展将呈现以下趋势:

技术创新:向更高频率、更高功率、更高效率、更智能化的方向发展,集成更多传感器AI算法,实现预测性维护和自适应工艺控制。

市场拓展:随着新应用的涌现(如量子计算、生命科学等),其应用边界将持续拓宽。

国产替代:在中国市场,本土企业将抓住历史机遇,在技术突破和市场份额上实现快速成长,为全球供应链注入新的活力。

可以预见,这颗“高科技产业的心脏”将继续强劲跳动,为人类解锁一个又一个科技奇迹。
