eink墨水屏高效开发秘籍:开源库与演示系统全揭秘

科创之家 2026-02-26 8681人围观

想要在最短时间内完成eink墨水屏项目的原型验证?关键在于选择合适的开发工具。高性能开源eink库,集成多种刷新算法优化,并提供配套演示系统,覆盖文字、图像、动画等展示场景,助你轻松实现高效开发。

墨水屏凭借超低功耗、强光下清晰可视、类纸视觉体验等优势,已成为电子书阅读器、智能穿戴设备、电子价签、工业仪表等长效续航场景的理想选择。

LuatOS推出了eink墨水屏操作库及演示系统,提供从硬件驱动到界面设计的完整解决方案,助你快速构建稳定、低功耗的墨水屏应用。

一、eink墨水屏操作库

LuatOS eink库是专为电子墨水屏设计的驱动库,支持微雪多种尺寸(从1.02英寸到7.5英寸)和型号的黑白墨水屏,提供了从屏幕初始化、文本字体显示(含中文)、基本图形绘制到二维码生成、电池图标等高级功能的完整API

1.1 eink库核心功能

  • 墨水屏初始化配置:支持多种型号的墨水屏初始化;
  • 基本图形绘制:直线、圆、矩形、二维码等基本图形的绘制;
  • 文本显示:支持中英文字体显示;
  • 位图显示:支持XBM格式位图显示;
  • 二维码生成:支持二维码生成和显示;
  • 电池图标绘制:支持电池电量图标绘制。

1.2 相关注意事项

  • 墨水屏刷新速度较慢,不适合频繁更新的场景。

  • 模组型号软件是否支持eink库:

可以查看资料中心选型手册中LuatOS固件章节,对应型号是否支持eink核心库。

当前支持情况为:

Air700ECP/Air780EPM/Air780EGP系列1号固件;

Air700ECH/Air780EHN/Air780EHU/Air780EHM/Air780EHV/Air780EGH/Air780EGG系列所有固件;

Air8000全系所有固件。

  • 关于中文字体:

目前大部分型号都只支持:

eink.font_opposansm12中文12号字体,具体详见资料中心最新选型手册。

最新选型手册详见:https://docs.openluat.com/air780epm/common/product/

最新API文档详见:https://docs.openluat.com/osapi/core/eink/

二、eink应用示例源码开放

我们目前提供的eink墨水屏演示系统,包含核心主程序、显示页面、驱动三大功能模块,实现了从硬件到界面的完整演示功能,并具备良好的可扩展性,开发者可基于此框架快速适配具体的业务场景与功能需求。

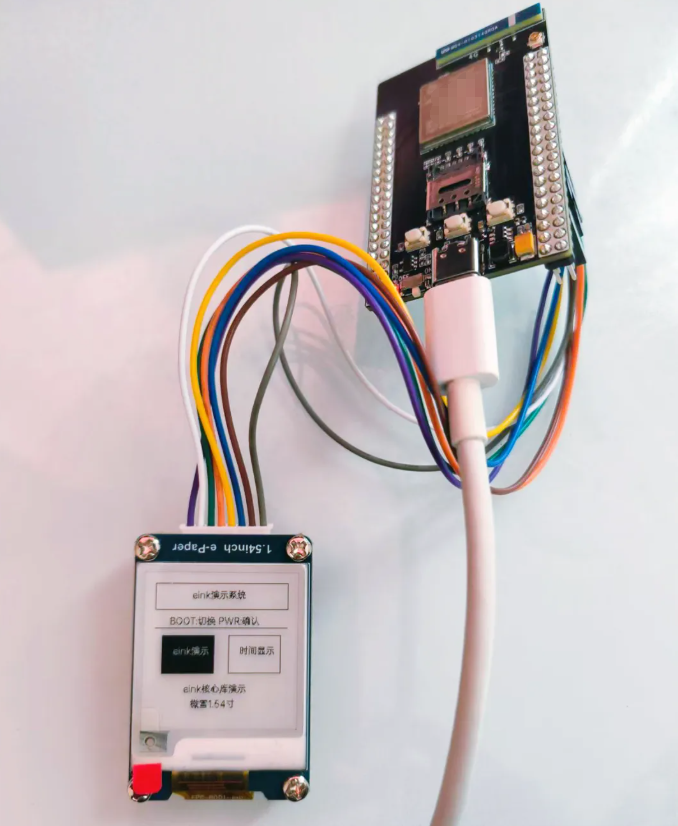

以Air780EHV为例

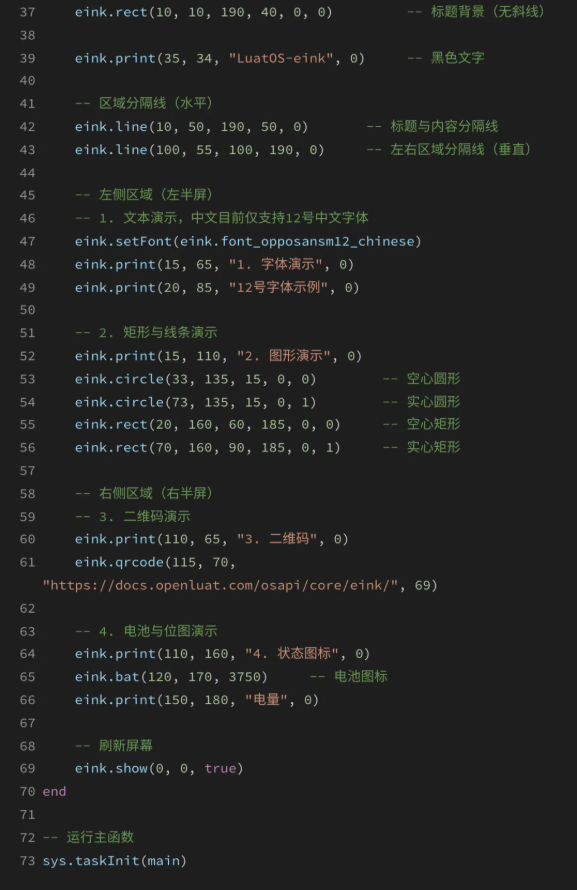

核心示例代码如下图示,完整demo详见源码仓库最新文件:


今天的内容就分享到这里了~
