长晶科技推出CJ6216超高宽频电源抑制比超低噪声LDO稳压器

当你驾车开启辅助驾驶系统，驶过装有监控的红绿灯路口，停在路边无人零售货柜买饮料，在郊外放飞大疆无人机，这每一个环节，都有高清摄像头的硬件支持才能完成。随着人工智能、物联网的快速发展，高清摄像头已成为连接物理世界与数字智能的核心入口。而保障CMOS图像传感器稳定、纯净供电的电源管理IC，则是决定成像质量的关键。江苏长晶科技股份有限公司推出CJ6216超高宽频电源抑制比PSRR、超低噪声LDO稳压器，正是针对这一应用需求打造的国产解决方案。

Part.01

核心优势：三大维度定义行业标杆

作为专为图像传感器供电打造的LDO，长晶科技CJ6216在噪声抑制、电源纹波消除、瞬态响应三大核心指标上均达到业界领先水平。

01超低噪声：让画质“底噪”归零

LDO输出端的低频谱噪声密度(在10 Hz至1 Mhz之间)直接影响传输至CMOS图像传感器的噪声量。噪声越低，像素的动态范围越大，图像细节越丰富。

长晶科技CJ6216在无外置滤波电容Cbyapss的高集成度设计中，实现了4.5µVRMS的超低输出噪声，达到国内外行业最高水平，有效提升了图像传感器的信噪比，极大改善了图画质量，让暗光环境下的影像依然纯净细腻。

02宽频PSRR性能：消除电源纹波

电源抑制比(PSRR)衡量LDO抑制电源纹波引起的输入电压变化，或者阻断由其他开关稳压器导致的噪声的能力。低PSRR的LDO可能导致捕获的图像中出现不必要的水平纹波。更高分辨率(50−200 MP)和高帧率的图像传感器要求LDO在更低频率(最高10 kHz)下的PSRR高于90 dB，在更高频率(1−3 MHz)下高于45 dB。

长晶科技CJ6216具备优秀的宽频抑制能力：1 kHz 下 PSRR 高达 98 dB，10 kHz 下仍保持 91 dB，1 MHz 高频段拥有 54 dB。在全频域范围内，长晶科技CJ6216均保持行业领先水平，能有效阻断来自电源总线的各类纹波干扰，确保图像纯净无瑕。

针对通用手机市场和安防监控市场，长晶科技还有CJ6213和CJ6214的高性价比产品，以满足高PSRR的性能要求。

03动态负载：快速瞬态响应

图像传感器在帧或行转换期间会产生阶跃式的负载电流变化（数百毫安级），要求LDO具备快速瞬态响应能力。考虑LDO的瞬态响应与输出电压精度，当 LDO 所驱动的负载状态发生快速变化时，输出电压（VOUT）很可能会出现“毛刺”或波动。此时的关键任务是将 LDO 的瞬态响应控制在可接受的范围内， 通常要求该波动幅度不超过标称值的5%。

在瞬态响应期间，当负载升高时VOUT 会下降，当负载恢复至额定值时则会出现尖峰。若瞬态响应保持在5%范围内，则属于可接受范围。当考虑上述精度误差时，如果2%的静态精度误差叠加到瞬态响应上，瞬态响应裕度仍可能被突破。

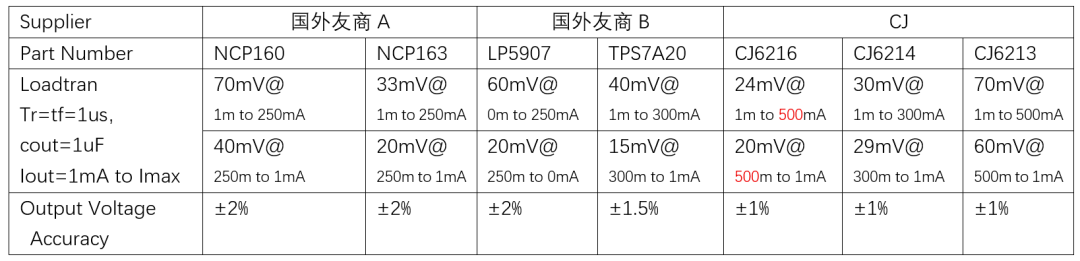

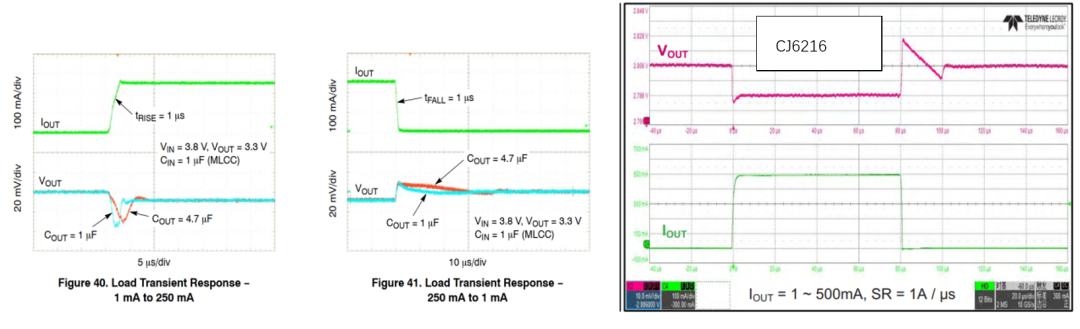

长晶科技CJ6216兼顾两点：优异的瞬态响应性能与精准的VOUT精度±1%。在1µs负载跳变、1mA向500mA跳变的极端条件下，瞬态波动仅24mV，优于所有对比产品；同时±1%的输出电压精度为图像传感器提供了更稳定的工作点。

高PSRR的CJ6214和CJ6213系列产品，也有优异的负载瞬态响应性能。

Part.02综合性能对比

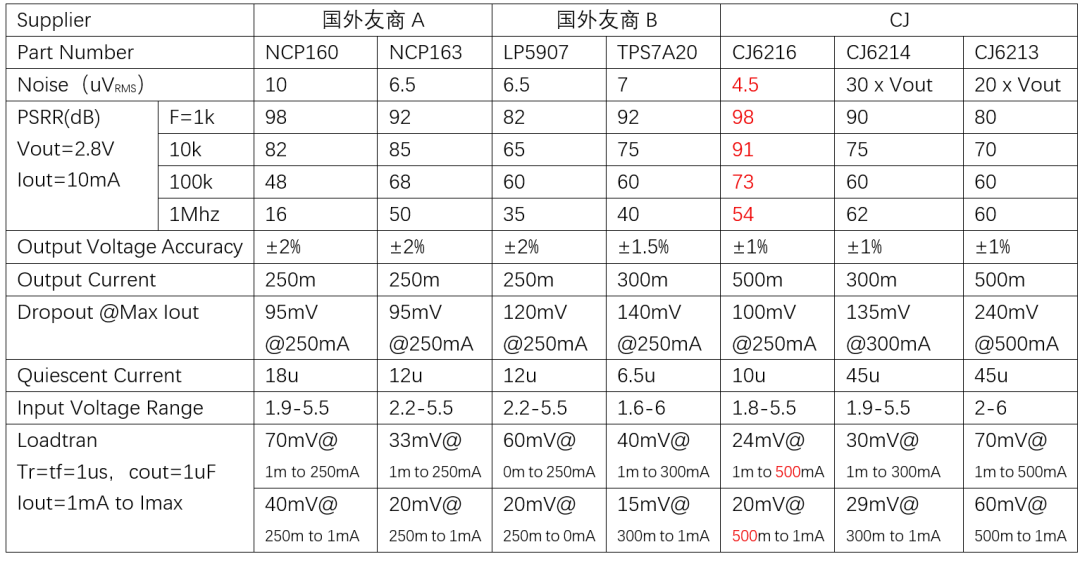

高清摄像头市场的主流产品主要性能对比列表如下，长晶科技CJ6216、CJ6214以及CJ6213形成产品性能的高低搭配，对无人机、安防、手机等产品设计提供便利。

Part.03不止于CJ6216：

长晶科技完整的LDO产品版图

CJ6216的推出，是长晶科技深耕电源管理芯片领域的缩影。目前，公司已构建起覆盖高压输入（3V-60V）、高PSRR/低噪声、快速瞬态响应的完整LDO产品矩阵，广泛应用于工业控制、汽车电子及消费类市场。

高压LDO系列：输入电压覆盖3V至60V，简化多电源轨架构设计，满足汽车及工业应用的宽压需求。

高PSRR/低噪声系列：除CJ6216外，还有多款产品CJ6214、CJ6213等专为音频、射频前端及精密模拟电路设计，确保供电环境的纯净稳定。

快速瞬态响应系列：快速瞬态响应LDO可以快速响应各种负载变化带来的输出电压变化状况。

从汽车辅助驾驶穿透薄雾的视觉感知，到工业机器视觉的精准抓取，再到无人机高空作业的实时影像传输，长晶科技以扎实的半导体技术实力，为高清成像时代持续输送纯净、稳定的核心动力。
