EtherNet/IP转Modbus TCP协议转换｜TX161网关实现饮料灌装产线无菌数据互通

一、应用现场概况

本项目落地于华东大型食品饮料企业无菌瓶装饮料灌装生产线，为食品行业标准洁净生产车间，全线为全自动无菌灌装工艺，涵盖无菌洗瓶、精准定量灌装、高速旋盖、灯检剔除、恒温输送、成品归集全流程工序，实行24小时两班不间断连续生产，车间常年恒温恒湿、高洁净、高卫生标准，对设备运行稳定性、工艺参数精度、生产数据可追溯性有着极为严苛的行业合规要求。整条灌装产线核心控制单元采用基恩士KV7500系列高端智能PLC，作为全线唯一EtherNet/IP总线主站，依托高速总线逻辑、高精度脉冲控制能力，统一管控全线伺服灌装定位、液体流量调节、无菌风压控制、温度湿度联锁、次品剔除等精密工艺逻辑，保障灌装精度误差控制在±0.5ml以内。车间中控工控机搭载西门子WinCC监控系统，采用标准Modbus TCP通讯协议，承担产线实时状态监控、工艺曲线归档、生产报表生成、品质数据追溯、设备故障报警等核心管控职能。改造前，基恩士KV7500主站核心依赖EtherNet/IP总线协议通讯，WinCC上位系统基于Modbus TCP协议交互数据，两类异构总线无原生兼容通道，形成完全的数据孤岛。食品无菌产线设备密集、伺服驱动器与变频机组数量多，存在轻微电磁干扰，且行业对生产数据完整性、连续性、可溯源性有强制合规要求，传统人工记录模式已无法满足现代化食品智能制造标准，亟需通过专用协议转换网关打通数据链路，实现产线数字化、标准化、可追溯升级。

二、网关核心功能简介

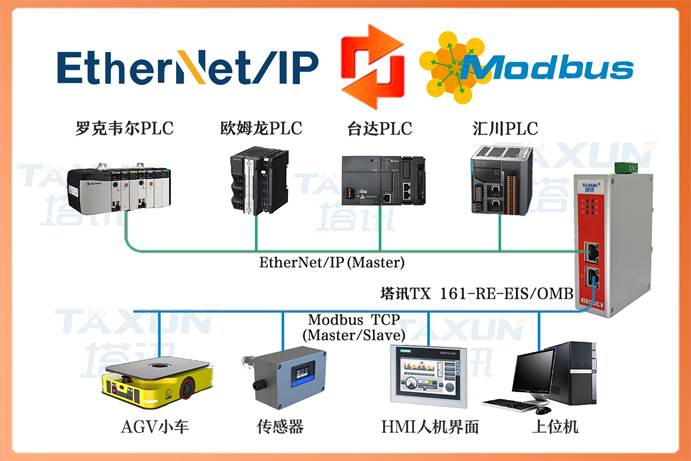

塔讯TX161-RE-EIS/OMB工业智能网关，是针对食品饮料无菌自动化产线量身适配的专用智能网关与数据采集器，核心解决基恩士高端PLC与上位监控系统的异构总线协议互通难题。设备采用双以太网物理隔离架构，本次项目全程启用双从站工作模式：EtherNet/IP侧作为标准从站接入基恩士KV7500 PLC主站控制网络，Modbus TCP侧以从站模式对接车间WinCC工控监控系统，实现EtherNet/IP与Modbus TCP双向无损高速协议转换。网关搭载工业级ARM处理器，协议转换延迟稳定≤3ms，支持边缘数据清洗、高频数据滤波、断线缓存、抗电磁干扰、防尘防潮等工业特性，完美适配饮料灌装车间无菌恒温、高洁净、变频设备密集的生产工况。设备无需修改基恩士PLC原生控制程序，仅通过网页端可视化配置即可完成全域数据映射与双向交互，以轻量化、零改造、高稳定的部署方式，打通食品产线控制层与监控层数据链路，补齐食品行业工业自动化数字化追溯短板，为无菌生产、工艺管控、品质溯源、能耗统计提供可靠的底层硬件支撑。

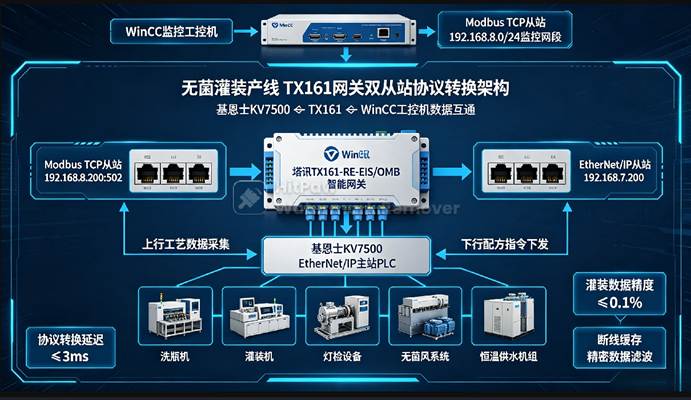

三、系统结构拓扑图

四、项目原有痛点

1.异构总线协议壁垒，控监数据完全割裂：基恩士KV7500主站专属EtherNet/IP总线协议与WinCC上位Modbus TCP协议原生不兼容，无数据互通接口。灌装流量、伺服定位参数、无菌风压、灌装温度、生产速度、次品代码等核心工艺数据无法自动上传WinCC，监控系统无法实时掌握产线真实运行状态，控制层与监控层完全脱节。

2.人工记录误差大，食品溯源合规不达标：无菌饮料生产属于强监管行业，每批次产品工艺参数、设备运行数据必须完整归档留存。改造前所有生产数据、工艺参数、设备状态均依靠班组人员定时手抄录入系统，人工录入滞后性强、误差率高、数据断点多，出现批次口感偏差、灌装量不合格、无菌不达标问题时，无法调取对应工艺曲线溯源排查，无法满足食品安全生产溯源合规要求。

3.上位无法下发工艺配方，换产效率低下：不同规格瓶装饮料需匹配不同灌装流量、旋盖扭矩、生产节拍参数，改造前WinCC无法远程下发工艺配方与参数指令，每次规格换产、工艺微调均需技术人员现场连接PLC手动修改参数，单次换产调试耗时10-15分钟，频繁中断产线连续生产，造成产能损耗与物料浪费。

4.设备故障响应滞后，次品率居高不下：产线伺服异常、流量波动、无菌风压不足、输送卡瓶等故障信号无法实时上传上位系统，故障只能依靠现场巡检发现，滞后处置极易导致批量灌装不良、瓶体破损、无菌环境破坏，月度不良品损耗居高不下，生产成本持续增加。

5.传统OPC软件中转稳定性差、运维繁琐：前期尝试采用工控机加装OPC软件实现数据中转，依赖Windows系统运行，洁净车间工控机长期运行易出现系统卡顿、软件闪退、病毒干扰问题，每月多次出现通讯中断、数据丢失情况，且软件授权与年度维保费用高昂，无法适配无菌产线长期稳定、零故障运行需求，缺乏专用硬件级智能网关与数据采集器支撑。

五、整体解决方案

针对无菌灌装产线协议不通、数据断层、溯源缺失、换产低效的核心痛点，项目部署塔讯TX161-RE-EIS/OMB工业网关作为控监两层数据互通核心枢纽，搭建稳定的双从站协议转换数据链路。网关EtherNet/IP侧以从站身份挂载至基恩士KV7500主站扫描列表，PLC主动读写网关IO缓冲区数据；Modbus TCP侧以从站模式接入WinCC工控机网络，上位系统通过502端口持续轮询网关寄存器数据，实现双向高速、精准的数据交互。依托网关内置高性能数据采集器功能，全自动采集全线灌装流量、伺服位置、无菌风压、环境温湿度、设备运行状态、故障代码等精密工艺数据，针对产线变频设备干扰开启数据滤波、异常数据过滤、断线缓存功能，杜绝精密数据抖动与丢失。整套方案无需改动基恩士KV7500原有精密灌装控制逻辑，无需改造现场设备线路，以嵌入式轻量化部署方式打通异构总线协议通道，完善食品产线工业自动化管控体系，实现工艺参数自动归档、批次溯源、远程配方切换、故障实时预警，满足食品行业安全生产、品质管控、合规溯源的高标准要求。

六、详细实施过程

本次项目严格遵循食品无菌车间不停机改造、洁净施工、精准调试、合规落地的核心原则，结合灌装产线高精度、连续化、高合规的生产特性，分步完成网络规划、网关配置、PLC组态、上位对接、联调优化与验收落地，全程保障产线正常生产与工艺精度，具体实施流程如下：

第一步：洁净车间网络勘测、网段规划与硬件标准化安装

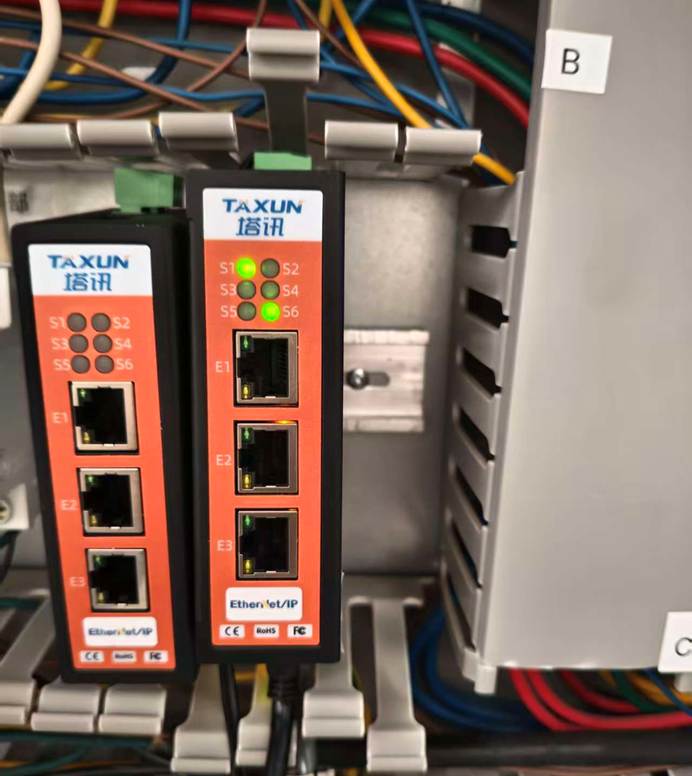

施工前期完成无菌灌装车间生产网络全面勘测，排查IP地址冲突、网络串扰、线路老化隐患，结合洁净车间防尘、恒温、轻微电磁干扰工况，全程采用工业屏蔽网线、无菌车间专用防腐接线端子开展硬件部署。严格划分两套物理隔离的独立网段，彻底分隔异构总线协议网络，规避报文冲突影响精密灌装控制：EtherNet/IP控制网段：192.168.7.0/24，专属对接基恩士KV7500主站PLC；Modbus TCP监控网段：192.168.8.0/24，专属对接中控WinCC工控机。将塔讯TX161智能网关安装于产线主控柜密封DIN导轨区域，远离伺服驱动器、变频机组等干扰源，避免电磁干扰影响精密数据传输，同时贴合密封柜体满足洁净车间防尘卫生标准。设备采用DC24V双路冗余稳压供电，杜绝车间电压波动导致的网关重启、通讯断连问题。分别将网关EIP网口接入底层控制交换机、TCP网口独立接入中控监控交换机，实现双网口完全物理隔离。硬件安装完成后逐点开展线路通断、绝缘检测、接地测试，清理施工杂物、保障车间洁净度，粘贴设备标识与布线台账，筑牢无菌车间硬件通讯基础。

第二步：TX161网关Web端双从站精细化参数配置

通过调试电脑直连网关调试端口，匹配网关调试网段，登录内置Web可视化管理后台，无需安装专业软件，轻量化完成双协议从站参数配置。首先配置EtherNet/IP从站参数，设置网关EIP侧静态IP为192.168.7.200，匹配基恩士KV7500主站网段，配置输入、输出字节各320Byte，适配灌装产线大批量精密模拟量、数字量点位传输需求，开启EIP报文校验、精密数据滤波、抗干扰传输模式，适配产线伺服设备干扰工况，保障灌装工艺数据精准无偏差。随后切换至Modbus TCP配置界面，启用标准从站工作模式，固定通讯端口502，设置TCP侧静态IP为192.168.8.200，适配WinCC工控机通讯网段。依托网关数据采集器功能，搭建精细化寄存器映射表，完成368路灌装流量、伺服定位行程、无菌风压、车间温湿度、灌装速度等精密模拟量工艺点位，92路设备启停、故障代码、卡瓶报警、无菌联锁、配方切换状态等数字量点位的精准一一映射。同时开启数据降噪、异常数据过滤、15s本地断线缓存功能，杜绝瞬时网络波动、电磁干扰导致的数据抖动与丢失，参数配置完成后保存重启网关，确保所有参数永久固化生效。

第三步：基恩士KV7500 PLC组态与通讯子程序开发

打开基恩士配套KV STUDIO编程软件，在线连接KV7500主站PLC，导入塔讯TX161专属EDS设备文件，完成网关设备注册，使KV7500主站可精准识别EtherNet/IP从站设备。在硬件组态界面添加TX161网关，匹配预设IO字节长度，设置RPI数据刷新周期40ms，兼顾灌装精密控制实时性与数据传输稳定性。全程保留原有成熟的灌装流量调节、伺服定位、无菌联锁、次品剔除核心控制程序，仅新增轻量化双向数据交互子程序，零改动、零风险不影响产线正常生产工艺。子程序实现双向闭环交互：一是实时采集全线精密工艺参数、设备运行状态、故障报警代码，批量写入网关EIP输出缓冲区；二是实时读取网关输入缓冲区数据，接收WinCC上位下发的工艺配方、规格切换、节拍微调、故障复位指令，同步更新PLC生产参数，实现上位远程管控。程序编写完成后离线编译排查报错，下载至PLC后在线监控IO缓冲区数据刷新状态，确认EtherNet/IP总线协议通讯通畅、精密数据交互零偏差、零滞后。

第四步：WinCC工控机Modbus TCP通讯组态与溯源报表配置

在中控WinCC监控系统后台新建Modbus TCP通讯驱动，创建专属稳定TCP连接通道，填入网关Modbus TCP侧IP地址与502端口，启用持续轮询模式，设置350ms数据采集周期，保障上位数据实时同步、无延迟刷新。依据网关预设的寄存器映射表，批量导入所有精密工艺变量、设备状态变量、故障代码变量、控制指令变量，完成点位精准绑定，彻底替代人工手抄记录模式。结合食品行业合规溯源需求，优化WinCC监控界面与报表系统，新增灌装工艺实时曲线、无菌环境参数监控、批次生产报表、故障溯源日志、不良品统计模块，配置核心工艺数据永久归档、异常数据高亮标记、批次信息绑定存储规则，实现每一批次生产数据全程可查、可追溯、可复盘，完全满足食品安全生产监管要求。

第五步：分级联调、精密数据优化与96小时满载稳定性测试

为保障无菌产线零风险改造落地，采用分级不停机调试方案，逐级打通全域数据链路。第一阶段为单点通讯调试，分别测试KV7500 PLC与网关、网关与WinCC工控机的双向数据传输，逐点核对精密灌装数据、状态信号一致性，排查报文错位、数据偏差、延迟超标问题；第二阶段为单工序联调，依次测试洗瓶、灌装、旋盖、灯检全工序数据上传、配方下发、故障报警功能，验证工艺参数采集精度与指令响应准确性；第三阶段为全线满载联调，模拟多规格换产、满负荷连续生产工况，针对性优化网关精密滤波参数、报文刷新间隔，彻底解决伺服设备电磁干扰导致的数据轻微抖动问题，保障灌装数据精度恒定。调试完成后启动96小时不间断满载老化测试，全程记录协议转换延迟、数据包丢包率、数据精度偏差，最终实测系统通讯延迟稳定≤3ms，丢包率低于0.001%，精密工艺数据偏差≤0.1%，完全满足无菌灌装产线高精度生产标准。

第六步：数据溯源落地、人员培训与项目整体验收

通讯链路稳定运行后，将WinCC归集的全批次灌装工艺数据、无菌环境数据、设备运维数据、故障日志数据同步上传企业食品工业物联网溯源平台，实现生产批次绑定、工艺数据云端归档、品质问题一键溯源，完成设备层、控制层、监控层、云端溯源层四级数据贯通。项目收尾阶段，完整整理洁净车间施工台账、点位映射表、组态参数、测试报告、运维手册，对车间工艺员、操作员、运维人员开展专项培训，讲解网关日常巡检、参数查看、简单故障排查方法，规范数字化生产运维流程。经过空载、半载、满载、多规格换产多工况试运行验收，系统各项精度、稳定性、合规性指标全部达标，正式完成无菌灌装产线工业自动化数字化升级，实现异构协议互通、全自动数据采集、批次溯源合规、远程智能管控的全方位落地。

七、项目实施前后效果量化对比

对比维度	改造前状态	部署TX161网关后状态	优化幅度
生产数据采集方式	人工定时手抄录入，滞后严重	网关全自动毫秒级实时采集	采集效率提升99%
工艺数据误差率	人工录入误差6.8%，偏差较大	自动化采集误差≤0.1%	数据精度近乎满分
规格换产调试时长	单次10-15分钟现场手动调试	上位一键下发配方，耗时≤1分钟	换产效率提升92%以上
批次溯源能力	数据零散缺失，无法完整溯源	全批次数据连续归档，100%可追溯	食品合规性全面达标
月度不良品损耗	月均不良品1200余瓶	月均不良品降至280瓶以内	产品不良率下降76%以上
年度通讯运维成本	OPC软件维保+人工3.5万元/年	硬件免维护，巡检费用0.32万元/年	运维成本下降90.8%
故障响应处置时长	人工巡检发现，平均8分钟处置	系统秒级报警，即时联动处置	故障响应效率大幅提升

八、落地应用实际效果

项目上线稳定运行10个月以来，塔讯TX161工业网关在无菌洁净、高精度连续生产工况下零通讯中断、零数据异常、零设备故障，依托稳定的协议转换与高精度数据采集器能力，彻底打通基恩士KV7500 EIP与WinCC Modbus TCP异构总线协议数据通道，彻底解决食品无菌产线长期存在的控监数据割裂、溯源缺失、换产低效的核心痛点。全线灌装流量、伺服定位、无菌风压、环境温湿度等精密工艺数据实现24小时全自动实时采集与连续归档，彻底取消人工手抄记录环节，数据精度、实时性、完整性完全满足食品行业安全生产与批次溯源合规要求，监管检查可一键调取全批次生产工艺曲线与运维台账。多规格产品换产实现WinCC上位远程一键配方下发，无需现场手动改参，大幅缩短换产停机时间，有效提升产线有效产能、减少物料浪费。设备故障秒级报警、实时上传，运维人员可提前预判设备异常、精准处置，彻底杜绝批量不良品生产问题，产品良品率显著提升。相较于传统OPC软件中转方案，硬件式智能网关不受系统卡顿、病毒干扰、洁净车间工况影响，免维护、高稳定、高精度的优势突出，大幅降低工业自动化系统运维成本与人力投入，为食品无菌产线数字化、标准化、智能化管控提供坚实硬件支撑。

九、案例总结

食品饮料无菌灌装行业对生产精度、数据溯源、设备稳定性、生产合规性要求极高，行业普遍存在基恩士高端KV7500系列PLC搭配WinCC上位监控的主流架构，两类设备总线协议异构导致的数据孤岛，是食品智能制造升级的核心瓶颈。塔讯TX161-RE-EIS/OMB智能网关以双从站硬件级协议转换模式，无需改动原有精密灌装控制逻辑，轻量化、零风险实现基恩士PLC与WinCC系统的双向高速数据互通。设备凭借高精度数据采集、抗干扰、断线缓存、长期免维护的优异性能，完美适配无菌洁净车间高精度生产工况，有效补齐食品行业工业自动化数据采集与溯源短板，构建完整的生产数据闭环与合规管控体系。项目落地后显著提升产线生产精度、换产效率、产品良品率与数字化管控水平，大幅降低运维成本与生产损耗，全面满足食品安全生产监管要求，在饮料灌装、食品无菌加工、日化洁净产线等场景具备极高的行业复制推广价值。
