Profinet转DeviceNet：协议转换网关破解1200PLC与温控器协议异构困境

某头部橡塑制造企业专注于汽车用精密塑料零部件（如保险杠支架、内饰卡扣）与工业橡胶密封件生产，其核心注塑与硫化生产线是保障产品尺寸精度、耐候性与使用寿命的关键环节。为实现原料塑化、模具温控、硫化反应等工序的自动化管控，该产线引入西门子 S7-1200 profinet主站PLC，搭配松下伺服驱动系统、科尔摩根直线电机与基恩士视觉检测模块，构建了全流程自动化生产体系，设计产能达6000件/天。然而，产线中45台欧姆龙E5CC-DN温度控制器（分别用于注塑机料筒4段加热区、模具热流道及硫化机加热板温控）均为 DeviceNet协议设备，与 Profinet主站PLC存在协议异构问题，形成了严重的 “数据孤岛”。

在引入远创智控 YC-DNTM-PN 智能网关前，温控设备与PLC主站无法实现实时数据交互，导致生产过程中存在诸多管控盲区：当注塑机料筒温度偏离工艺区间（如 PP 原料加工温度 160-200℃）、硫化机温度超出 150-180℃标准范围时，PLC 无法及时获取异常信号并调整加热功率，只能依赖人工每 2 小时巡检记录温度数据，不仅响应滞后（平均处理延迟超 12 分钟），还导致产品出现缩痕、脆裂、硫化不完全等质量隐患，最终产品不良率较高；同时，所有温控数据需人工录入生产管理系统，日均耗费 4 名员工 2.5 小时工作量，数据录入错误率达 3.5%，严重影响生产追溯的准确性与工艺优化的时效性，且不符合汽车行业 IATF 16949 质量体系要求。为彻底打破协议壁垒，实现温控数据与控制指令的实时联动，企业经过多轮技术验证与方案对比，最终引入远创智控 YC-DNTM-PN Profinet 转 DeviceNet 网关模块，搭建起产线温控设备的统一通信平台。

网关部署与方案设计

硬件连接

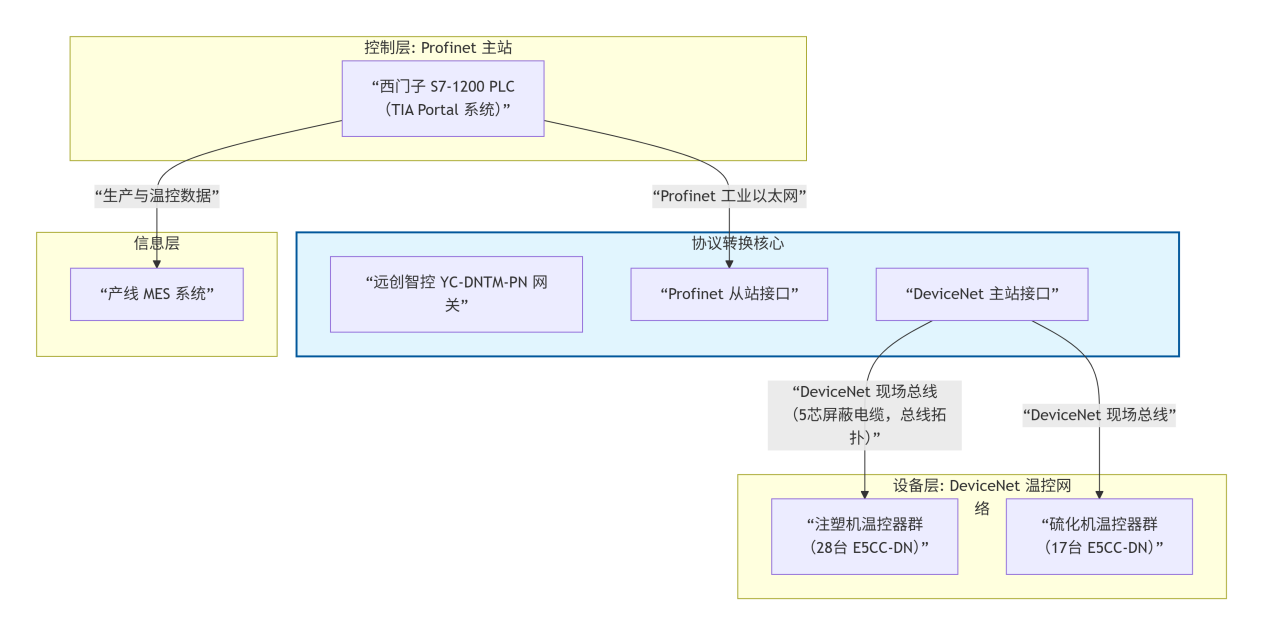

结合橡塑车间高温、高湿度、强电磁干扰（注塑机变频器、硫化机高频加热设备集中）的特殊要求，技术团队制定了稳定可靠的硬件部署方案：将 YC-DNTM-PN 网关作为Profinet 从站，通过标准 Profinet 总线接口直接接入西门子 S7-1200 PLC 主站，网关采用 35mm DIN 导轨安装于防尘防潮型控制柜内，与 PLC 共用 PE 接地铜排（接地电阻＜1Ω），增强抗干扰能力；利用网关的 DeviceNet 主站接口，采用总线型拓扑结构连接所有欧姆龙 E5CC-DN 温度控制器，其中 28 台部署于 10 台注塑机（每台 2-3 台温控器，分管料筒与热流道）、17 台部署于 5 台硫化机（每台 3-4 台温控器，分管加热板与模具），所有通信线缆均选用阻燃耐温（-40~85℃）的 DeviceNet 专用 5 芯屏蔽电缆，有效抵御车间电磁干扰与高温老化；同时在 DeviceNet 网段两端加装 120Ω 终端电阻，减少信号反射，保障长距离传输（最远传输距离达 85 米）的数据稳定性。

多维度协议适配与温控信号协同机制构建

为实现 Profinet 主站与 DeviceNet 温控器的无缝联动，技术团队构建了 “设备互认 - 信号转换 - 时序同步” 的全链条协同体系：首先完成设备协议互认适配，在西门子 TIA Portal 软件中导入 YC-DNTM-PN 网关的 GSDML 文件，使 PLC 快速识别网关的通信协议规范与数据交互能力，同时通过网关配置工具导入欧姆龙 E5CC-DN 的 EDS 文件，让网关模块精准解析温控器的设备属性、温度数据格式与通信参数，实现 “PLC - 网关 - 温控器” 三方身份互认，为数据传输奠定基础；其次进行信号类型精准适配，针对温控器输出的温度模拟量数据（0-10V 对应 - 100~999℃），通过网关内置的信号转换引擎，将模拟量信号转换为 PLC 可直接处理的浮点型数据，同时为每台温控器分配独立的通信地址与数据标识，建立 “设备编号 - 温控区域 - 数据通道” 的一一对应关系，避免多区域温控数据混淆；最后建立高精度时序同步机制，结合橡塑生产 10 秒 / 件的节拍，将网关数据采集周期设定为 8ms，确保温度数据的实时捕获，同时启用网关的 “总线时延补偿” 功能，自动校准 Profinet 与 DeviceNet 总线的传输时差，使 PLC 接收的温度数据与现场实际状态同步误差控制在 15ms 内；针对车间高温环境导致的信号漂移问题，配置网关的信号滤波参数，过滤无效波动数据，保障传输准确性。

控制逻辑与数据联动

基于橡塑注塑、硫化工艺要求，技术团队在 PLC 中编写定制化联动控制程序，实现温控数据与生产执行的闭环管理：当 PLC 通过网关实时获取到注塑机料筒温度偏离设定值 ±1.5℃、硫化机温度超出标准范围 ±2℃时，立即触发对应设备暂停作业，同时联动现场声光报警装置，在 HMI 界面精准显示异常区域（如 “3 号注塑机料筒 2 段温度过低”“2 号硫化机模具温度过高”），便于操作人员快速排查加热圈故障或温控器参数偏差；根据不同原料（PP、ABS、EPDM 橡胶）的工艺要求，PLC 通过网关向对应温控器下发差异化温度设定值（如 ABS 料筒前段 180℃、中段 220℃、后段 200℃），温控器通过 PID 自整定算法快速响应，确保温度稳定；所有温控数据（含实时温度、设定值、运行状态、检测时间）通过 Profinet 总线上传至 MES 系统，自动关联生产批次、设备编号、原料型号等信息，形成完整的温控档案，无需人工干预；此外，网关支持设备状态实时反馈，PLC 可监控所有 E5CC-DN 温控器的通信状态，若出现离线、信号异常，立即记录故障信息并上报，为运维提供精准依据。

项目实施效果

产品一致性与合格率显著提升

远创智控 YC-DNTM-PN协议转换网关实现了 Profinet 主站与 DeviceNet 温控器的双向实时数据传输，设备协同响应延迟＜22ms，当温度出现异常时，PLC 可即时触发联锁控制，有效避免了因温度波动导致的产品缺陷。改造后，各温控区域温度控制精度稳定在 ±0.5℃以内，产品缩痕、脆裂、硫化不完全等缺陷率显著下降，尺寸精度偏差控制在 ±0.15mm 以内，完全满足汽车零部件的装配要求，顺利通过主机厂质量审核。

数据追溯效率全面优化

温控数据通过网关实时上传至 MES 系统，彻底取代了人工录入模式，消除了数据遗漏、错误等问题，数据录入效率与准确率均达到 100%。管理层可通过系统快速查询任意生产批次的全流程温度曲线，实现质量问题的精准追溯与快速定位，工艺优化决策周期大幅缩短，为不同原料的工艺参数迭代提供了有力数据支撑，同时满足 IATF 16949 质量体系的追溯要求。

产线产能与运维效率大幅提升

自动化闭环控制减少了人工巡检与参数调整导致的生产中断时间，产线有效作业时间占比提升 25%，单台设备换模调机时间从 30 分钟缩短至 10 分钟，整体产能提升 22%，达到 7320 件 / 天，成功满足下游客户大批量订单交付需求；同时，网关的工业级稳定设计降低了设备通信故障率，产线运维成本降低 30%，网关连续运行 7 个月无故障，且支持新增设备时快速扩展温控器节点，无需修改 PLC 核心程序，为产线未来升级预留灵活空间，保障了生产线 24 小时连续稳定生产。

此次改造不仅彻底解决了橡塑制造行业精密生产的协议兼容难题，更充分发挥了西门子 S7-1200 PLC的逻辑控制优势与欧姆龙 E5CC-DN 的高精度控温能力，推动产线从 “人工监控 + 事后追溯” 向 “实时管控 + 数据驱动” 的智能化转型，为橡塑制造行业温控系统的数字化升级提供了可复制、可推广的实践方案。
