笙泉低功耗MCU: LCD系列 (MG32F02K),满足长时间锂电应用

科创之家 2026-01-22 16人围观

新品出炉:针对LCD应用的32位MCU

运用MCU(微控制器)实现LCD显示功能,本质上就是透过MCU的I/O或通讯接口(如GPIO / SPI / I²C...),按照LCD规定的时序与指令,把数据送进LCD控制器,实现LCD画面显示功能。MCU驱动LCD的五大应用场景如下表所示:


看准LCD显示应用市场需求,笙泉科技于2025年第四季推出全新微控制器MG32F02K系列。该产品采用32位Cortex-M0架构,并首度在笙泉科技的Cortex-M0平台中整合LCD Driver,展现其在显示应用领域的技术延伸,进一步完善产品线布局。

MG32F02K系列主要功能:

该系列主要锁定多脚位LCD显示复杂应用市场,其内建LCD Driver最高可支持8个COM与40个SEG讯号,最多可驱动288个显示点(8 COM × 36 SEG),可满足各类多点数LCD面板的应用需求。

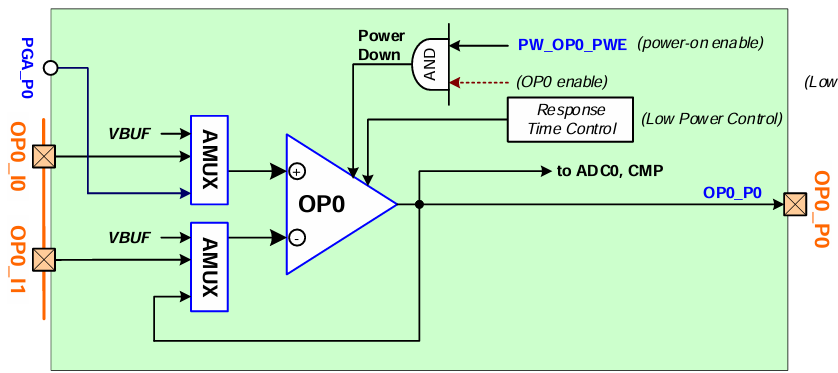

为了因应更广泛的产品应用需求,MG32F02K系列亦新增4组运算放大器(OPA),并内建可达128倍放大的可程序化增益放大器(PGA),可针对各类传感器输入讯号进行前端放大,有效提升讯号分辨率与数据采集精准度。


MG32F02K系列具备强大且高度弹性的LCD驱动能力。在LCD供电方面,除可支持外部电源供电外,芯片内部亦整合电荷泵(Charge Pump),可直接为LCD提供所需电压,有效降低外部组件需求,进而缩小PCB布局面积并降低整体成本

此外,MG32F02K系列COM / SEG脚位可自由对调配置,在PCB Layout设计上提供极高的弹性,大幅提升布线便利性,使电路板设计更加简洁且高效。

在显示驱动模式方面,MG32F02K系列支持多种Bias与Duty设定,包括:

•Bias:Static、1/2、1/3、1/4

•Duty:Static、1/2、1/3、1/4、1/6、1/7、1/8

可最大程度兼容并支持各类不同规格与点数的LCD面板,满足多样化的产品应用需求。

另一项优势:低功耗设计

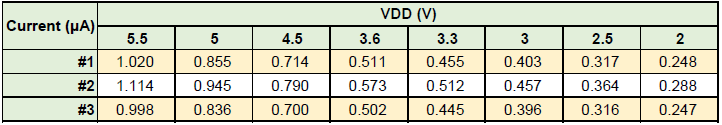

此外,MG32F02K系列具备极低的休眠功耗表现,得益于芯片完善且周全的低功耗架构设计,在低电压VDD条件下仍能维持优异的功耗水平。以实际数据为例,当VDD= 3.3V时,其休眠电流约为500 nA(0.5μA);而当VDD降至3.0V时,休眠电流可进一步降低至约400 nA(0.4μA)。


因此,MG32F02K系列也特别适合应用于各种手持式锂电池产品,如额温枪电子血压计血糖仪医疗与健康量测设备。系统若搭配3.0V的LDO进行电源设计,即可在确保系统稳定运作的同时,实现极低整体功耗表现,有效延长电池使用寿命。

*另可浏览笙泉科技官网LCD Line(含MG32F02N/K系列)产品页面.
