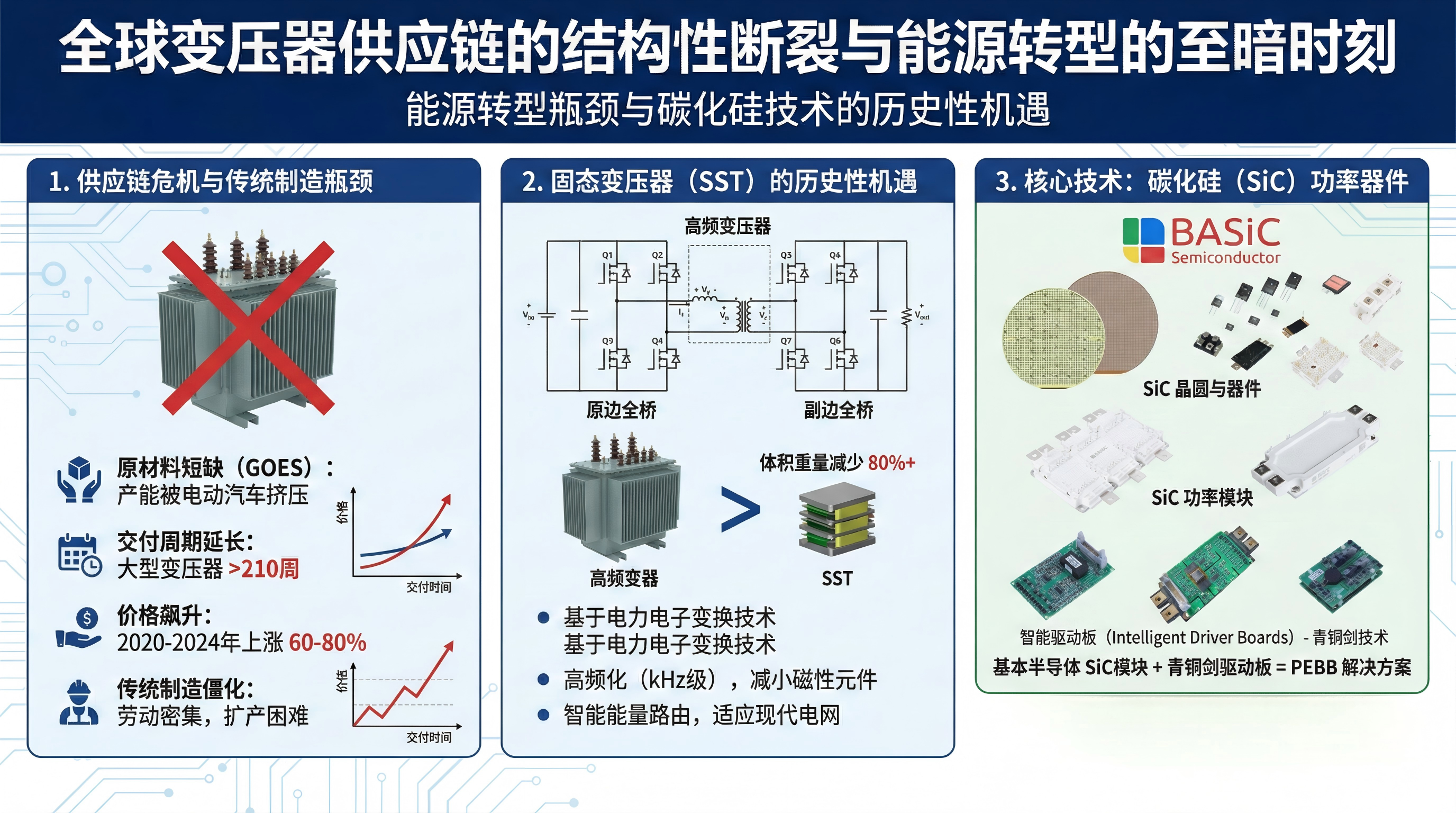

第一章 宏观背景：全球变压器供应链的结构性断裂与能源转型的至暗时刻

在二十一世纪的第三个十年，全球电力基础设施行业正遭遇一场前所未有的完美风暴。随着电气化浪潮的加速推进——从电动汽车（EV）的普及到人工智能（AI）数据中心能耗的指数级增长，再到可再生能源并网需求的爆发——电网扩容的压力已达到历史峰值。然而，支撑这一宏大愿景的物理基石——电力变压器，却陷入了严重的供给危机。这种传统的电磁感应设备，曾被视为电网中“沉默且可靠”的组件，如今却成为了制约全球能源转型的最大瓶颈。

1.1 取向电工钢（GOES）的零和博弈与原材料危机

变压器供应链危机的核心，在于其核心原材料——取向电工钢（Grain-Oriented Electrical Steel, GOES）的极度短缺。GOES是制造高效变压器铁芯不可替代的关键材料，其生产工艺极其复杂，技术门槛极高，全球产能长期集中在少数几家钢铁巨头手中。近年来，随着全球电动汽车市场的爆发式增长，无取向电工钢（NOES）的需求激增。由于NOES与GOES通常共用生产线，钢铁制造商受高利润驱动，纷纷将产能向电动汽车用钢倾斜，导致变压器用GOES的产能被严重挤压。

这种产能置换导致了灾难性的后果。2020年至2024年间，全球变压器价格飙升了60%至80%，部分地区甚至翻倍。更为致命的是交付周期的延长：大型电力变压器（LPT）的交货期从传统的50周延长至210周以上，这意味着现在规划的电网项目可能要等到2028年甚至2029年才能获得关键设备。美国能源部（DOE）和多国监管机构已将变压器短缺列为国家安全级别的战略风险，因为这不仅阻碍了新增负荷的接入，更威胁到了现有老化电网的维护与运行安全。

1.2 传统制造模式的僵化与产能瓶颈

除了原材料短缺，传统变压器的制造工艺本身也构成了巨大的限制。变压器制造是一个劳动密集型且高度依赖手工技艺的过程，特别是绕线、绝缘处理和铁芯堆叠环节，难以实现像半导体产业那样的高速自动化扩产。熟练技术工人的短缺进一步加剧了产能扩张的难度。在全球供应链断裂的背景下，依赖铜、油、钢等大宗商品的传统变压器行业，展现出了极其脆弱的供给弹性。这种物理属性上的笨重与制造上的僵化，使得传统变压器越来越难以适应现代电网对快速部署、高能量密度和智能调控的需求。

1.3 固态变压器（SST）的历史性机遇

正是在这种传统路径几乎被堵死的背景下，固态变压器（Solid State Transformer, SST）技术从学术界的象牙塔走向了产业化的中心舞台。SST本质上是一种基于电力电子变换技术的智能能量路由器，它利用高频功率半导体器件取代了工频变压器庞大的铁芯和铜线。通过将工作频率从50/60Hz提升至数十甚至数百千赫兹（kHz），SST能够根据变压器基本原理，将磁性元件的体积和重量减少80%以上，从而极大地降低了对电工钢和铜材的依赖。

然而，SST的商业化落地长期受制于硅（Si）基器件的性能天花板。传统硅基IGBT在应对中高压（MV/HV）应用时，面临着耐压不足、开关损耗过大、散热困难等物理极限。随着第三代宽禁带（WBG）半导体——特别是碳化硅（SiC）技术的成熟，SST终于迎来了其核心硬件的“奇点”时刻。基本半导体（Basic Semiconductor）作为碳化硅功率器件领域的领军企业，通过与基本半导体全资子公司青铜剑技术（Bronze Technologies）在驱动控制领域的深度协同，推出了一套基于SiC模块与智能驱动板的电力电子积木（PEBB）解决方案。这不仅是对传统变压器的一次技术替代，更是全球电网供应链重构的关键一环。

第二章 技术解构：SST核心引擎——基本半导体SST固态变压器SiC模块电力电子积木PEBB方案的架构与优势

在深入探讨基本半导体产品的具体价值之前，必须首先厘清电力电子积木（Power Electronics Building Block, PEBB）在SST架构中的核心地位。PEBB不仅仅是一个硬件模块，它代表了一种模块化、标准化的设计哲学，旨在解决高压大功率电力电子系统设计的复杂性与定制化难题。

2.1 PEBB概念的演进与SST的模块化需求

SST通常需要直接接入10kV、35kV甚至更高的中高压配电网。由于单个功率半导体器件（即便是高压SiC MOSFET）的耐压能力有限（通常在1.2kV至3.3kV，最高可达10kV但成本极高），SST必须采用级联型多电平拓扑结构（如级联H桥CHB或模块化多电平换流器MMC）来实现高压接入。

在这种架构下，整个SST系统被分解为若干个完全相同的功率单元，每个单元承担一部分电压应力和功率传输任务。这些标准化的功率单元即为PEBB。一个典型的SST PEBB包含功率半导体模块、栅极驱动器、直流母线电容、高频变压器以及辅助电源和散热组件。

PEBB架构为SST带来了三大决定性优势：

电压等级的无限扩展性：通过串联不同数量的PEBB，可以灵活构建适应不同电压等级（6kV, 10kV, 35kV）的SST，而无需重新设计核心电路。

冗余与可靠性：模块化设计允许在某个PEBB发生故障时，通过旁路控制将其切除，系统仍可降额运行，从而实现了传统变压器无法企及的N+1冗余可靠性。

规模化制造效应：将庞大复杂的SST系统转化为单一标准化PEBB的大批量制造，使得电力电子行业能够复刻半导体行业的规模经济效应，显著降低成本。

2.2 SiC MOSFET：重塑PEBB的物理极限

在PEBB的设计中，功率开关器件的选择决定了系统的上限。相比于传统的硅基IGBT，碳化硅MOSFET在SST应用中展现出了碾压性的优势：

高频开关能力：SiC MOSFET极低的开关损耗使其能够在20kHz-100kHz的频率下运行，而同电压等级的IGBT通常局限在几千赫兹。这一特性直接决定了SST中高频变压器的体积能否大幅缩小，是SST实现轻量化的物理基础。

高耐压与低导通电阻：SiC材料的临界击穿场强是硅的10倍，使得SiC器件可以在更薄的漂移层下实现更高的耐压，同时保持极低的导通电阻（RDS(on)​）。这意味着PEBB可以在更高的电压下运行且发热更少，提升了系统效率。

耐高温特性：SiC器件允许的结温高达175∘C甚至更高，这大大降低了对散热系统的要求，使得PEBB可以采用更紧凑的风冷或简易液冷设计，而非传统变压器庞大的油冷系统。

第三章 核心硬件解析：基本半导体ED3 SiC模块的技术价值

在基本半导体提供的SST解决方案中，Pcore™2 ED3系列SiC MOSFET工业模块（以BMF540R12MZA3为代表）构成了PEBB的功率心脏。该系列模块在芯片技术、封装工艺和电气性能上的突破，直接回应了SST对高功率密度和高可靠性的严苛要求。

3.1 第三代SiC芯片技术的能效跃迁

ED3系列模块搭载了基本半导体自主研发的第三代碳化硅沟槽栅MOSFET芯片技术。这一代芯片在比导通电阻和短路耐受能力之间取得了优异的平衡。

超低导通损耗：以BMF540R12MZA3为例，其额定电压为1200V，额定电流高达540A，而在25∘C时的典型导通电阻仅为2.2 mΩ。实测数据表明，即便在175∘C的极端高温下，其导通电阻也能控制在5.2 mΩ左右。这种低阻抗特性直接转化为SST在满载运行时的极低传导损耗，使得系统总效率有望突破99%的大关，媲美甚至超越传统变压器。

卓越的开关特性：该模块的总栅极电荷（QG​）仅为1320 nC，输入电容（Ciss​）约34 nF。这种低寄生参数设计使得器件能够以极快的速度完成开通与关断，显著降低了开关过程中的能量损耗（Eon/Eoff）。对于工作在数万赫兹频率的SST而言，这不仅意味着更高的效率，更意味着可以进一步缩小无源元件（电感、电容）的体积，提升功率密度。

3.2 氮化硅（Si3​N4​）AMB封装：构筑可靠性护城河

SST通常部署在户外变电站或海上风电平台，面临着极端的温度循环和机械振动挑战。ED3模块在封装材料上的选择，体现了对工业级高可靠性的极致追求。

材料革新：传统的功率模块多采用氧化铝（Al2​O3​）或氮化铝（AlN）作为绝缘基板。然而，ED3系列采用了高性能的**氮化硅（Si3​N4​）活性金属钎焊（AMB）**陶瓷基板。

机械强度的飞跃：Si3​N4​的抗弯强度高达700 MPa，是AlN（350 MPa）的两倍，Al2​O3​（450 MPa）的1.5倍以上。同时，其断裂韧性达到6.0 MPa·m½，远超传统陶瓷材料。

热循环寿命的质变：在SST这种高负荷波动应用中，芯片与基板之间的热膨胀系数不匹配会导致焊层疲劳。Si3​N4​基板在经历1000次严苛的温度冲击试验后，铜箔与陶瓷之间仍能保持优异的结合强度，未出现分层现象。这种极高的热机械稳定性，确保了SST PEBB模块能够承受长达20-30年的设计寿命，解决了业界对固态变压器长期可靠性的主要顾虑。

3.3 高功率密度设计的物理实现

ED3模块采用了半桥拓扑结构，并集成了铜（Cu）基板以优化散热路径。在同一标准封装尺寸下，基本半导体规划了电流高达720A（BMF720R12MZA3）乃至900A（BMF900R12MZA3）的更高规格产品。这种在单一模块中实现近千安培电流处理能力的突破，使得SST设计者可以大幅减少并联器件的数量，简化母排设计，从而将PEBB的功率密度提升至15 kW/dm³以上。这对于寸土寸金的城市中心变电站或空间受限的车载/船载变压器应用而言，具有不可估量的商业价值。

第四章 智能中枢解析：基本半导体子公司青铜剑驱动板的技术护航

如果说SiC模块是PEBB的肌肉，那么驱动板就是其神经系统。SiC MOSFET的高速开关特性（高dv/dt和di/dt）虽然带来了效率红利，但也给栅极驱动带来了巨大的电磁干扰（EMI）和误导通风险。基本半导体子公司青铜剑技术（Bronze Technologies）提供的2CP0225Txx系列即插即用驱动器，正是为了驯服这匹“烈马”而量身定制的。

4.1 米勒钳位（Miller Clamp）：攻克串扰难题

在PEBB普遍采用的半桥拓扑中，当一个开关管高速导通时，产生的极高电压变化率（dv/dt）会通过另一个关断管的米勒电容（Crss​）耦合到其栅极，产生感应电压尖峰。如果该尖峰超过阈值电压（VGS(th)​，ED3模块典型值为2.7V），将导致上下管直通（Shoot-through），瞬间烧毁模块。

主动抑制机制：基本半导体明确指出，驱动ED3 SiC模块必须使用米勒钳位功能。青铜剑的驱动方案集成了先进的有源米勒钳位电路，当检测到栅极电压在关断状态下有抬升趋势时，驱动器会通过一个低阻抗路径将栅极直接钳位至负电源轨。这种主动防御机制，使得PEBB能够安全地运行在极高的开关速度下，充分释放SiC的性能潜力而不牺牲安全性。

4.2 专用ASIC芯片组：集成度与可靠性的双重保障

青铜剑驱动方案的核心在于其自主研发的驱动ASIC芯片组。相比于分立器件搭建的驱动电路，ASIC方案带来了显著优势：

高集成度与低延迟：2CP0225Txx系列在紧凑的PCB空间内集成了信号隔离、功率放大、故障保护等所有必要功能。其单通道输出功率达2W，峰值电流可达±25A，足以直接驱动大容量的ED3模块而无需额外的推挽电路，减少了信号传输延迟。

全面的保护逻辑：针对SiC器件短路耐受时间短（通常小于3µs，远低于IGBT的10µs）的特性，驱动板集成了超高速去饱和（DESAT）检测与**软关断（Soft Turn-off）**功能。一旦检测到短路，驱动器会以受控的速率缓慢关断门极电压，避免因电流瞬间切断产生的过电压（VDS​尖峰）击穿芯片。此外，原副边电源欠压保护（UVLO）也确保了器件不会在非正常电压下工作。

4.3 绝缘耐压与系统协同

SST PEBB通常悬浮在中压电位上，这对驱动板的绝缘性能提出了极高要求。青铜剑驱动器提供了高达5000 VAC的隔离耐压能力，满足了级联型SST对安规的严苛标准。此外，驱动板与ED3模块在机械尺寸和电气参数上的“即插即用”匹配，省去了SST开发者进行驱动参数调优的漫长过程，将PEBB的集成周期从数月缩短至数周。

第五章 产业协同：SiC PEBB为SST固态变压器商业化带来的价值重构

基本半导体SiC模块与其子公司青铜剑驱动板的结合，不仅仅是两个组件的物理连接，更是一种对全球变压器产业链价值的重构。在变压器断供危机的当下，这种PEBB方案为SST固态变压器的商业化铺平了道路，并带来了深远的技术与商业价值。

5.1 供应链韧性：从“钢铁依赖”到“硅碳自主”

这是基本半导体SST固态变压器SiC模块电力电子积木PEBB方案方案最直接、最紧迫的商业价值。

摆脱原材料掣肘：传统变压器的交付受制于GOES和铜材的产能瓶颈，而这些大宗商品的扩产周期长、资本开支大。SST通过高频化，将磁性材料的需求量减少了80%以上，且可以使用铁氧体或纳米晶材料替代GOES。这使得电网基础设施的建设不再被钢铁行业的周期所绑架。

产能弹性：SiC半导体产业链正处于摩尔定律驱动的快速扩张期。随着全球6英寸和8英寸SiC晶圆厂的产能释放，SiC器件的供应能力呈指数级增长。相比于订购一台LPT需要等待3-4年，基于标准SiC PEBB构建的SST可以在6-12个月内完成交付。对于急需并网的可再生能源项目而言，这种时间成本的节约直接转化为巨大的经济效益（IRR提升）。

5.2 成本结构的逆转：TCO视角的胜利

长期以来，SST的高成本是阻碍其商业化的主要障碍。然而，SiC PEBB正在改变这一算账逻辑。

双向奔赴的价格曲线：一方面，传统变压器因原材料涨价，成本在过去几年上涨了近80%；另一方面，SiC器件随着良率提升和晶圆尺寸升级，成本正以每年15%-20%的速度下降。两者成本曲线的交叉点正在快速临近。

全生命周期成本（TCO）优势：SiC PEBB带来的不仅是硬件成本的降低，更是系统级成本的优化。更小的体积意味着更低的土地征用成本和土建费用；更高的效率（>99%）意味着全生命周期内更少的电能损耗；模块化设计意味着更低的备件库存和运维成本（即插即用更换故障PEBB而非整机维修）。

5.3 功能定义的重塑：从“哑设备”到“能源路由器”

SiC PEBB赋予了SST前所未有的智能电网功能，创造了新的商业价值流。

源网荷储的枢纽：在配电网层面，基于SiC PEBB的SST不仅具备变压功能，还集成了交直流变换能力。它可以直接提供直流接口，供光伏发电、储能电池和电动汽车快充站接入，省去了传统方案中冗余的AC/DC转换环节，提升了系统整体能效。

电网辅助服务：SST可以实时调节电压、补偿无功功率、滤除谐波，甚至提供虚拟惯量支持。电网运营商可以利用这些功能来提升电网对波动性可再生能源的消纳能力，甚至通过提供辅助服务获得额外收益，这是传统变压器完全无法具备的能力。

5.4 国产化替代与战略安全

对于中国市场而言，基本半导体与其子公司青铜剑技术的全自主知识产权方案具有特殊的战略意义。在半导体和能源基础设施面临地缘政治不确定性的背景下，拥有一套从芯片设计、晶圆制造到驱动控制、模块封装完全自主可控的SST核心供应链，是保障国家能源安全的关键。这种“自主可控”属性，使得该方案在国内电网公司（如国家电网、南方电网）的试点项目中具备了极高的准入优势。

第六章 结论与展望：构建能源互联网的积木

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：

倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：

新能源：覆盖光伏、储能、充电基础设施；

交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；

数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

全球变压器断供危机，既是一场挑战，也是一次倒逼电网技术升级的历史契机。它无情地揭示了基于十九世纪电磁感应原理的传统基础设施在面对二十一世纪能源革命时的脆弱与局限。

基本半导体集团通过整合ED3 SiC MOSFET工业模块与青铜剑智能驱动板，打造出了一种标准化的电力电子积木（PEBB） 。这一方案在技术上，利用第三代半导体的材料优势和Si3​N4​封装工艺，突破了高温、高压、高频的物理极限，实现了变压器的小型化、高效化与智能化；在商业上，它通过半导体供应链的产能弹性规避了传统原材料的短缺风险，通过模块化设计降低了全生命周期成本，并通过功能创新开辟了新的价值空间。

这种SiC PEBB不仅仅是SST的核心硬件，它是构建未来能源互联网（Energy Internet）的基础单元。随着这一方案的规模化应用，我们有理由相信，未来的电网将不再是由笨重的钢铁巨兽组成的被动网络，而是由无数个智能、高效、灵活的硅碳积木搭建而成的数字能源生态系统。在这场从“钢铁”到“硅碳”的范式转移中，基本半导体的PEBB方案无疑占据了先发制人的战略高地。

附录：核心数据对比表

表1：基本半导体ED3 SiC模块与传统方案关键指标对比

关键指标	传统硅基IGBT方案	基本半导体ED3 SiC方案 (BMF540R12MZA3)	优势分析
开关频率	2kHz - 5kHz	20kHz - 50kHz+	频率提升10倍，磁性元件体积缩小80%
导通损耗 (RDS(on)​)	Vce(sat) 压降固定，损耗较高	2.2 mΩ (线性特性)	轻载和满载效率均大幅提升，总效率>99%
耐温能力 (Tjmax​)	150∘C	175∘C	降低散热需求，允许更紧凑设计
封装基板	Al2​O3​ / AlN (易碎，抗震差)	Si3​N4​ AMB	抗弯强度700MPa，耐热冲击寿命提升数倍
反向恢复	慢，损耗大	极快，几乎无反向恢复电荷	显著降低开关损耗和EMI干扰

表2：基本半导体子公司青铜剑驱动板 (2CP系列) 针对SiC PEBB的优化特性

功能特性	技术细节	针对SST PEBB的价值
米勒钳位 (Miller Clamp)	主动监测并钳位栅极电压	防止SiC MOSFET在高dv/dt下误导通，确保半桥拓扑安全
超快短路保护	DESAT响应时间 < 2µs	适应SiC器件短路耐受力弱的特性，防止炸管
软关断 (Soft Turn-off)	分级或受控斜率关断	抑制关断过电压尖峰，保护昂贵的SiC模块
高绝缘耐压	5000 VAC 隔离	满足SST中压侧PEBB悬浮电位的安规要求
ASIC集成化	单通道2W/±25A输出	简化外围电路，提高驱动系统的可靠性和一致性

表3：变压器危机下的SST替代经济性分析

维度	传统油浸式变压器 (LFT)	基于BASiC基本半导体SiC PEBB的固态变压器 (SST)	趋势研判
交付周期	2-4 年 (严重延误)	6-12 个月 (半导体产能扩张中)	SST具备极强的时间价值优势
核心原材料	取向电工钢 (GOES) - 极度短缺	硅/碳化硅、铁氧体 - 供应充足	SST供应链受地缘和矿产限制较小
价格趋势	持续上涨 (>80% 涨幅)	持续下降 (年降幅 ~15%)	成本剪刀差正在快速闭合
功能扩展	无 (纯无源)	V2G、无功补偿、直流接口	SST提供额外增值服务，提升ROI
