多功能推拉力测试机是集高精度、多功能于一体的力学检测设备

在工业制造与材料科学领域，力学性能检测是保障产品质量与可靠性的核心环节。多功能推拉力测试机作为一款集高精度、多功能于一体的力学检测设备，凭借其精准的测试能力与广泛的应用场景，已成为半导体封装、汽车电子、航空航天等行业的关键工具。力标精密将从产品规格型号、核心参数、技术特点、性能优势及应用场景五个维度，系统解析多功能推拉力测试机的技术内涵与工业价值。

一、产品规格型号：模块化设计满足多元需求

多功能推拉力测试机采用模块化架构设计，通过更换不同量程的测试模组与治具，实现测试功能的灵活扩展。以市场主流型号为例：

1. 基础型号（LB-8100H）

- 尺寸与重量：外形尺寸650mm×600mm×760mm（含操作手柄），设备重量约80kg，适合桌面级部署。

- 动力系统：支持110V/220V双电压输入，最大功率300W，气压供应4.5-6Bar，适配全球工业标准。

- 运动平台：X/Y轴有效行程150mm（可拓展至200mm），Z轴行程100mm，分辨率≤0.125μm，重复定位精度±1μm，满足微米级测试需求。

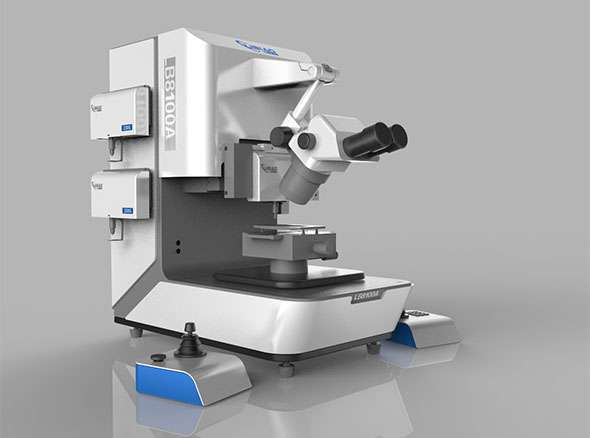

推拉力测试机LB-8100

2. 型号（LB-8600）

- 负载能力：最大推力200kgf，最大拉力20kgf，覆盖从细线键合到大型结构件的测试需求。

- 自动化配置：集成智能工位自动更换系统，软件选择测试项目后，传感器模组自动切换至测试工位，减少人工干预。

- 扩展性：支持真空平台拓展至200mm×200mm，兼容大尺寸样品测试。

推拉力测试机LB-8600

3. 定制化型号（8500L系列）

- 技术：采用自动定位技术与智能数字闭环技术，消除测试主力轴偏斜对结果的影响，确保测试精度≤0.1%FS。

- 解析能力：24Bit超高分配率，全量程范围解析水平行业领先，避免量程切换导致的精度损失。

- 兼容性：支持MES系统联网，实现测试数据自动上传与生产监控，适配智能制造流程。

二、核心参数：精度与效率的双重保障

多功能推拉力测试机的性能指标直接决定其测试可靠性，关键参数如下：

1. 力值测量系统

- 传感器精度：采用高速动态传感器，综合测试精度±0.1%FS，部分型号达±0.1%FS，满足半导体封装等高精度场景需求。

- 量程覆盖：推力量程从25g（微电子键合）到200kgf（大型结构件），拉力量程从100g（细线测试）到20kgf（拉伸），支持非标定制。

- 采样速率：数据采集频率≥5000Hz，实时捕捉测试过程中的力值波动，确保数据完整性。

2. 运动控制系统

- 轴向精度：X/Y轴定位精度±1μm，Z轴定位精度±1μm，重复定位精度≤±1μm，满足微小位移测试需求。

- 移动速度：X/Y轴最大速度6mm/s，Z轴最大速度8mm/s，支持霍尔摇杆手动控制与程序化自动运行。

- 传动部件：采用进口高精度丝杆与导轨，确保机台长期运行的稳定性与耐久性。

3. 软件系统

- 操作界面：支持中英文双语，三级权限管理，适配不同用户角色。

- 数据分析：实时显示力-位移曲线、直方图与统计数据，支持Excel格式导出与SPC分析。

- 测试模式：涵盖拉力、推力、镊拉力、剪切、拉拔力等10余种测试模式，支持破坏性与非破坏性测试切换。

测试页面

三、技术特点：创新设计突破传统局限

多功能推拉力测试机的技术优势源于多项专利技术的集成应用：

1. 垂直定位技术

- 原理：通过双支架结构设计，消除推力测试时的水平偏移，确保剪切高度精准至微米级。

- 效果：测试动作流畅无卡顿，接触力轻，避免对样品造成额外损伤。

推拉力机传感器模组

2. 高精度传感技术

- 原理：采用数字信号传输替代传统模拟信号，优化模块对不同测试环境的适应能力。

- 效果：实现不同主机间测试模块的无损互换，精度一致性行业领先。

3. 自动变挡技术

- 原理：通过算法自动匹配测试量程，无需手动切换档位。

- 效果：简化操作流程，提升测试效率，尤其适用于批量检测场景。

4. 多轴联动控制

- 原理：X/Y/Z轴可同步运动，拉力测试时保持角度一致，避免分力干扰。

- 效果：测试结果更接近真实受力状态，数据可靠性显著提升。

四、性能优势：效率、精度与成本的平衡

相比传统力学检测设备，多功能推拉力测试机在以下维度展现显著优势：

1. 高精度与高重复性

- 传感器精度±0.003%FS，综合测试精度≤0.1%FS，满足ASTM、ISO等国际标准要求。

- 重复定位精度≤±1μm，确保批量测试结果的一致性。

2. 多功能集成

- 一台设备可替代拉力试验机、推力试验机、剪切试验机等多台传统设备，减少空间占用与采购成本。

- 支持金线/铜线拉力、芯片推力、锡球剪切等20余种测试模式，覆盖半导体封装全流程检测需求。

3. 自动化与智能化

- 程式化自动测试功能支持多步骤测试序列编程，减少人工操作误差。

- 智能工位自动更换系统与LED灯光控制，提升测试流程的流畅性与安全性。

4. 长期成本效益

- 模块化设计降低维护难度，传感器模组可单独更换，延长设备使用寿命。

- 兼容第三方砝码与校正治具，支持GR&R验证，降低校准成本。

五、应用场景：跨行业赋能产品质量控制

多功能推拉力测试机的应用场景覆盖高精度制造与科研领域，典型案例包括：

1. 半导体封装行业

- 金线/铜线拉力测试：检测键合线与芯片的连接强度，确保封装可靠性。

- 锡球剪切测试：评估倒装芯片焊点的抗剪切能力，优化焊接工艺参数。

- 芯片推力测试：验证芯片与基板的粘接强度，预防分层失效。

2. 汽车电子行业

- 连接器插拔力测试：检测端子与插座的接触力，确保信号传输稳定性。

- 拉伸测试：评估微电子的抗拉强度，防止车辆振动导致的断裂。

3. 航空航天行业

- 复合材料剪切测试：测量碳纤维层合板的层间剪切强度，优化材料配方。

- 推力测试：验证航空结构件器件质量，确保飞行安全。

4. 科研与教育领域

- 材料力学研究：提供拉伸、压缩、弯曲等基础力学数据，支持新材料开发。

- 实验教学平台：通过实际操作培养学生对材料力学原理的理解，提升实验技能。

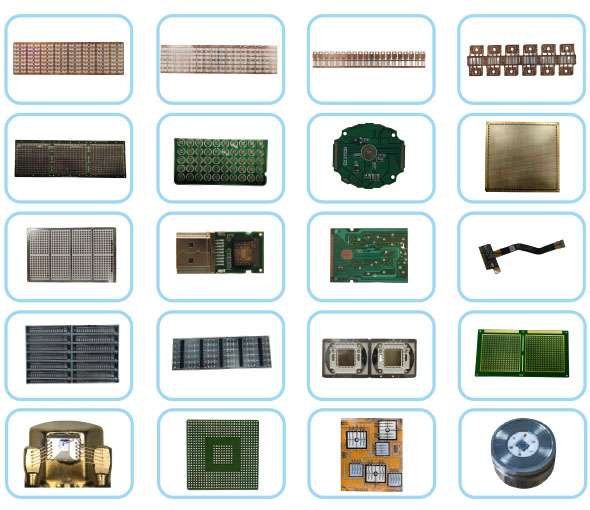

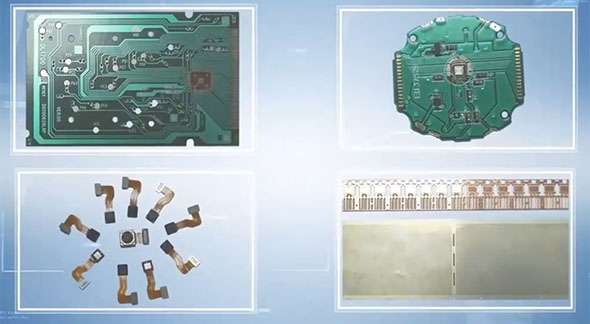

测试材料样品

结语

多功能推拉力测试机作为工业检测领域的“精密天平”，以其高精度、多功能与智能化特性，成为保障产品质量的核心工具。从半导体封装到航空航天，从汽车电子到医疗设备，其应用场景的广泛性印证了技术普适性与工业价值。未来，随着智能制造与新材料技术的快速发展，力标多功能推拉力测试机将持续进化，以更高精度、更智能化的解决方案，推动工业检测迈向新高度。
