【ESP32-S3系列】AD35-S3(AI红色桌宠)规格书

科创之家 2026-02-11 8人围观

AD35-S3 是深圳市启明云端有限公司推出的基于 ESP32-S3-WROOM-1 的新一代桌宠,有丰富的外设接口外,适用于 AIoT 领域 的多种应用场景,例如唤醒词检测和语音命令识别、智能家居、智能家电、智能控制面板、智能扬声器等。

特性

1

CPU和片上存储器

内置 ESP32-S3 系列芯片,Xtensa 双核 32 位 LX7 微处理器 (支持单精度浮点运算单元),支持 高达 240 MHz 的时钟频率 。

384 KB ROM

512 KB SRAM

16 KB RTC SRAM

8 MB PSRAM

16 MB FLASH

2

Wi-Fi

802.11 b/g/n

802.11n 模式下数据速率高达 150 Mbps

帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU)

0.4 µs 保护间隔

工作信道中心频率范围:2412 ~2484MHz

3

蓝牙

低功耗蓝牙 (Bluetooth LE):Bluetooth 5、Bluetooth mesh

速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps

广播扩展 (Advertising Extensions)

多广播 (Multiple Advertisement Sets)

信道选择 (Channel Selection Algorithm#2)

Wi-Fi 与蓝牙共存,共用同一个天线

4

麦克风

麦克风集成了专门的预放大ASIC,以从电容音频传感器提供高灵敏度、高信噪比输出。

4

LCD屏

全贴合3.5寸高分辨率IPS屏幕

RGB接口,分辨率:320x480

支持多触点

5

接近传感器

16bit 标准IIC接口,最高400KHz通讯速度

软件修正黑色等深色物体接近检测,无需光学结构处理。

3ms到响应速度可调 超低1uA待机耗。

6

扬声器

大音腔、高保真扬声器

集成免滤波器数字调制技术,最大程度减小脉冲输出信号的失 真和噪音

防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅 度过大所引起的输出信号削顶失真(破音),也能自适应地防止在电池应用中由电源电压下降所造成的 输出削顶,显著提高音质。

硬件规格

1

系统框图


图-1 系统框图

2

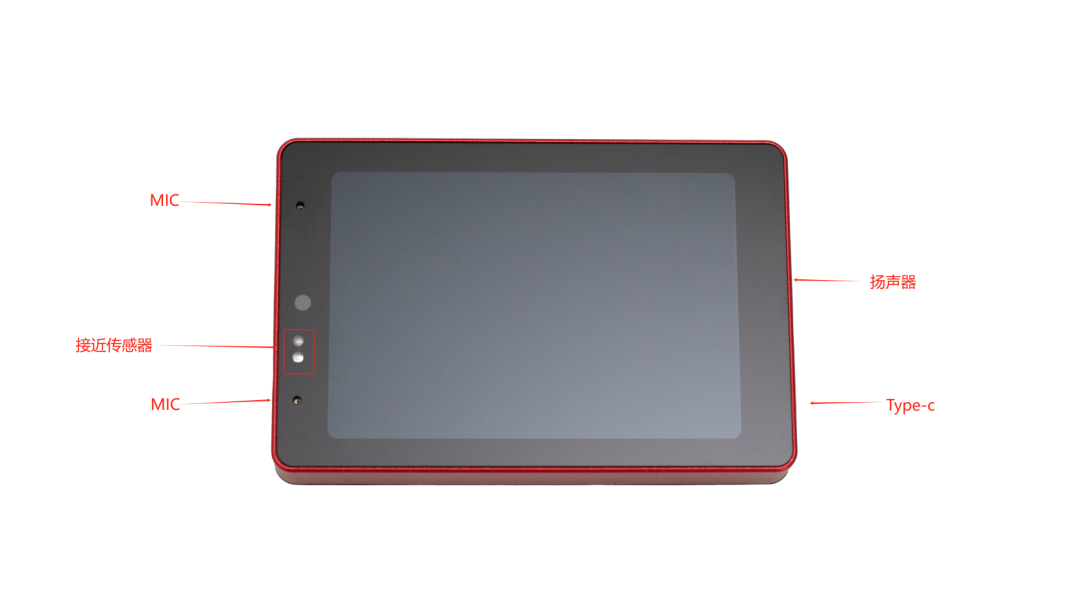

实物图

图-2 产品实物图

3

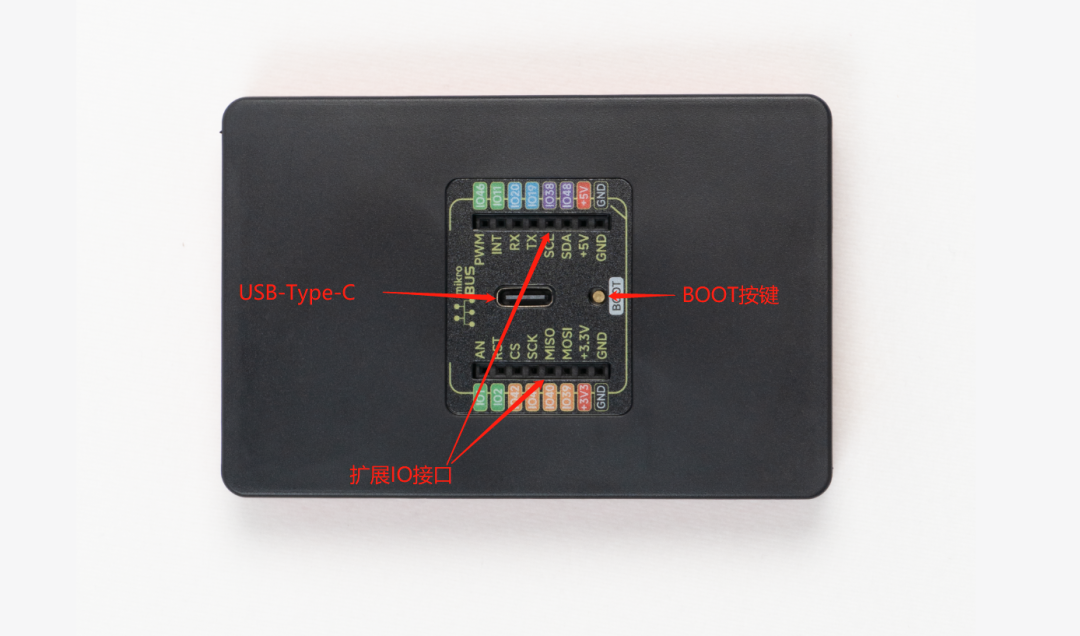

扩展接口描述


图-3 产品背部扩展接口图

注:

① 此处为USB-Type-c,支持主从切换,即可用于Arduino IDE烧录程序也可以接USB协议的摄像头等外设。

② 此处按键可切换本产品启动模式

4

电源特性

01

供电电压

供电电压5V,可选用 Type-C口或背部扩展接口5V。

02

供电模式

用户可根据需求自由选择:

1.Type-C接口:

• 底部Type-C接口;

• 背部Type-C接口;

2.背部拓展接口5V管脚。

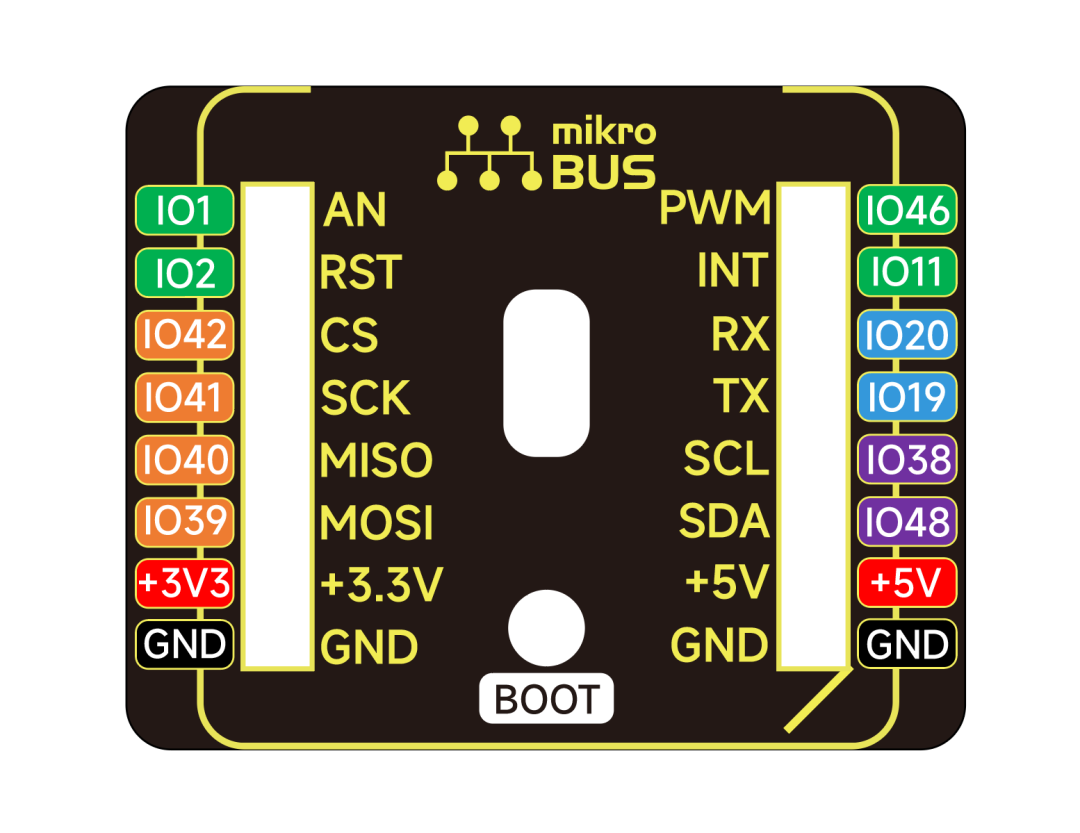

接口说明
