【ESP32-S3系列】ZX3D50CE08S（SC01 Plus）3.5寸智能串口屏规格书

SC01 PLUS是启明云端推出的一款基于乐鑫科技ESP32-S3方案驱动的3.5寸8080接口的IPS触控串口屏，支持Wi-Fi/蓝牙，同时结构采用卡扣式一体黑支架，简约不简单，巧妙的卡扣功能让你可以轻松将屏幕固定到位，并在需要时快速进行替换。

SC01 Plus图片

产品特点

支持快速原型开发

WT32-S3-WROVER-N4R2、N8R2 或 N16R2

硬件及接口

硬件接口图

接口说明

1

调试接口

2

扩展IO接口

3

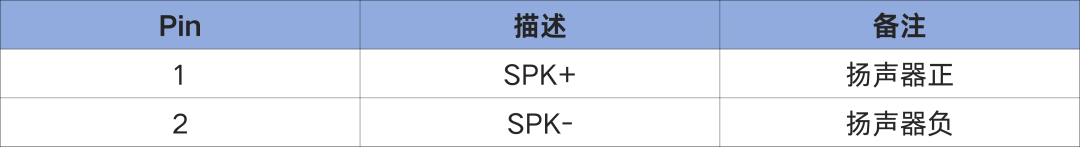

扬声器接口

4

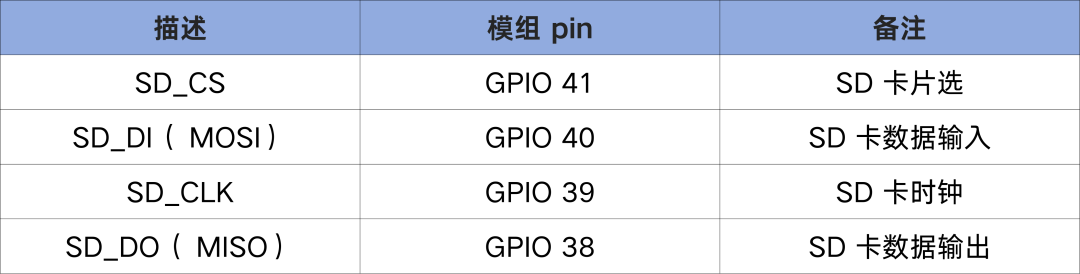

SD 卡接口

5

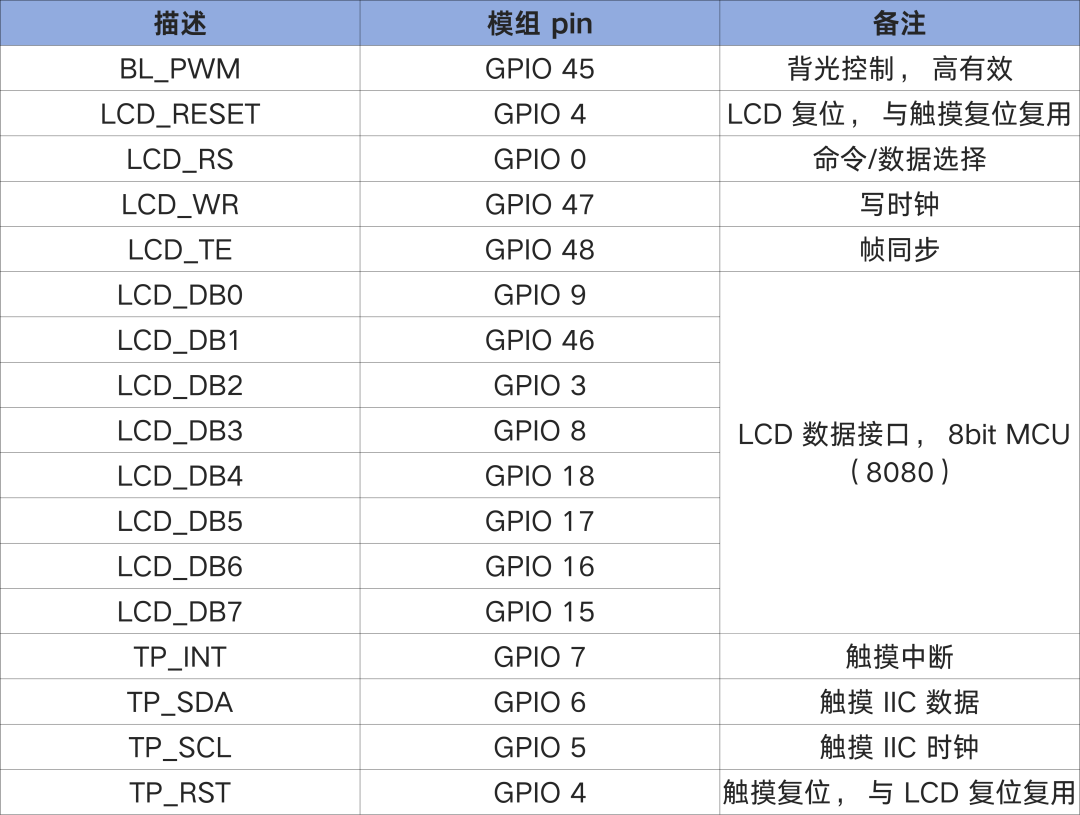

LCD 接口

6

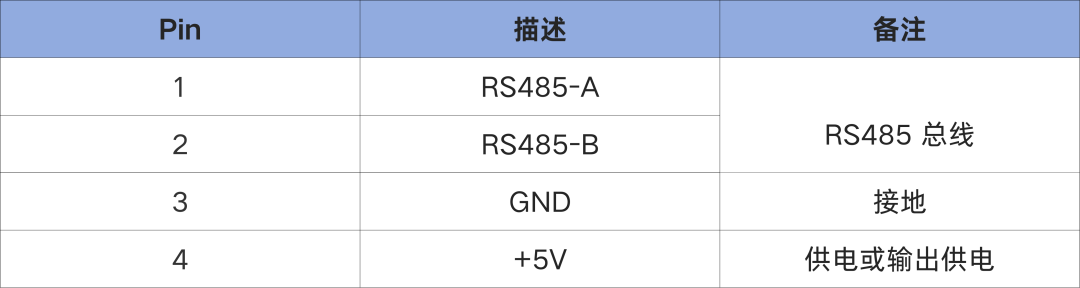

RS485 接口

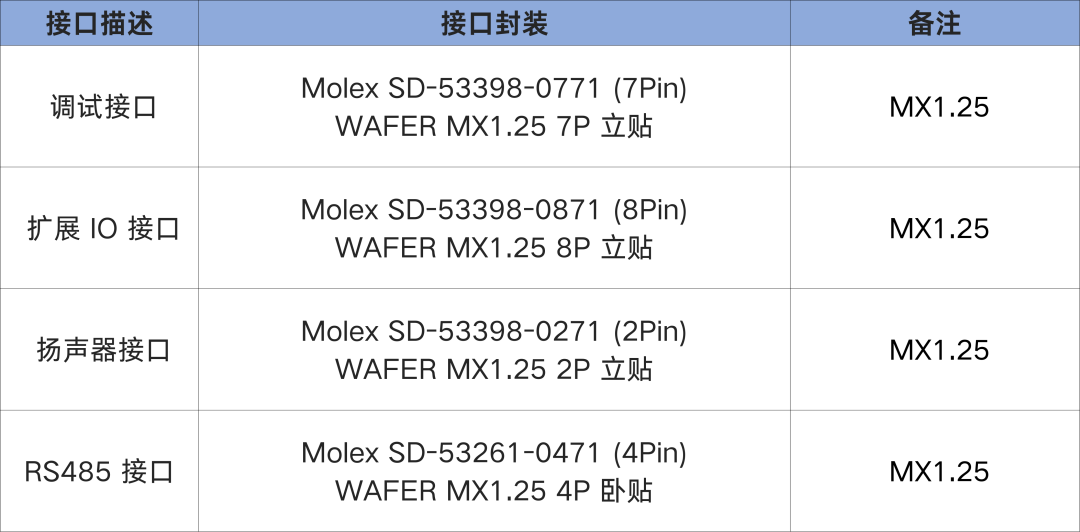

接口封装

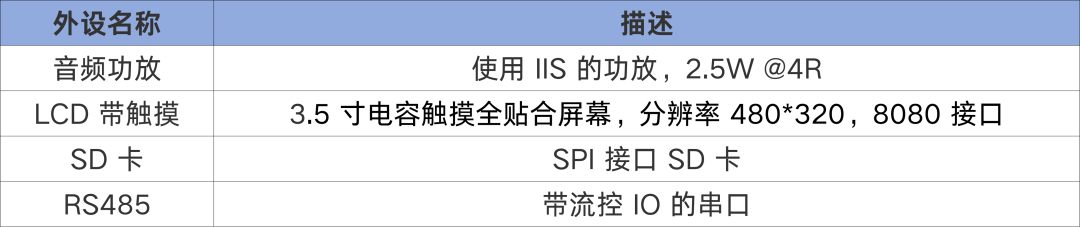

硬件外设

1

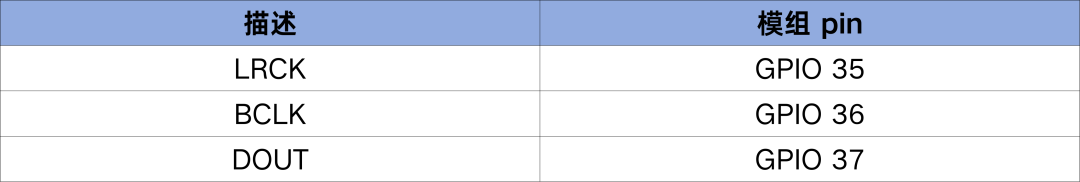

音频功放（IIS 接口）

2

差分通信 RS485

电气参数

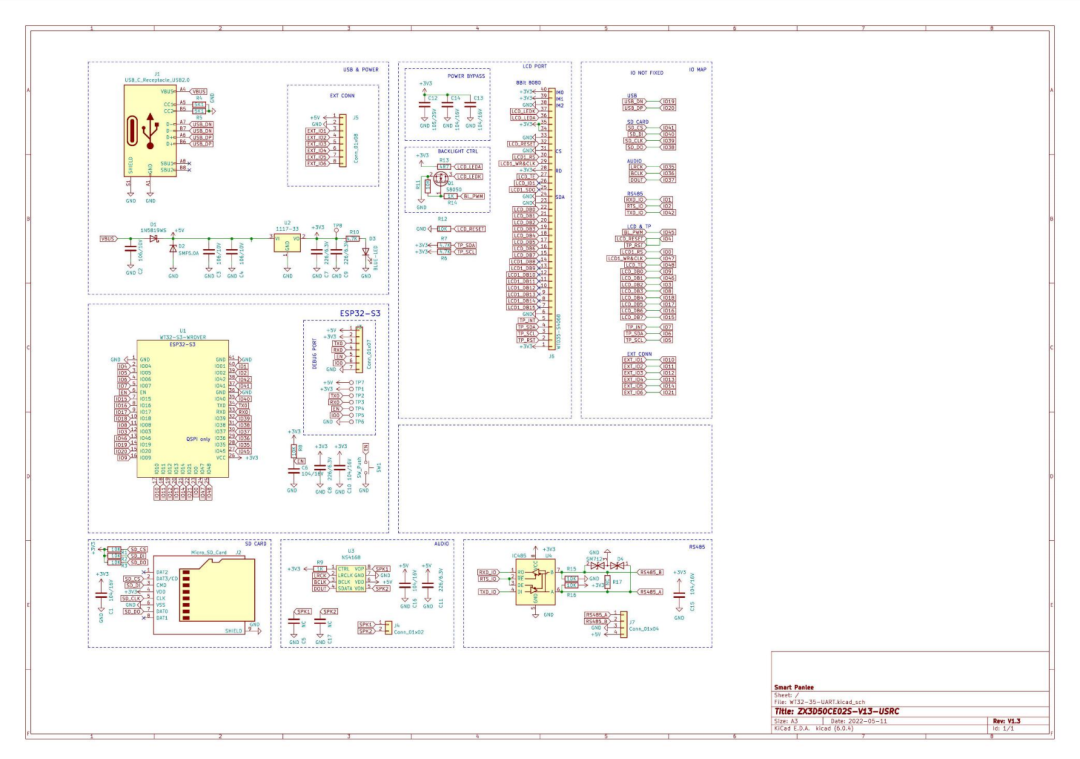

原理图

规格参数

1

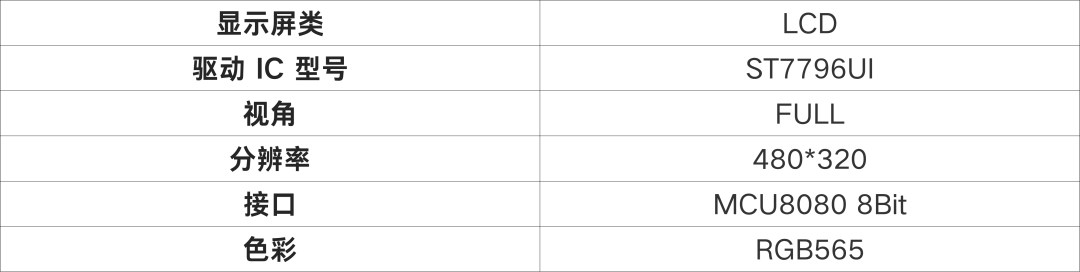

LCD 参数

2

触摸参数

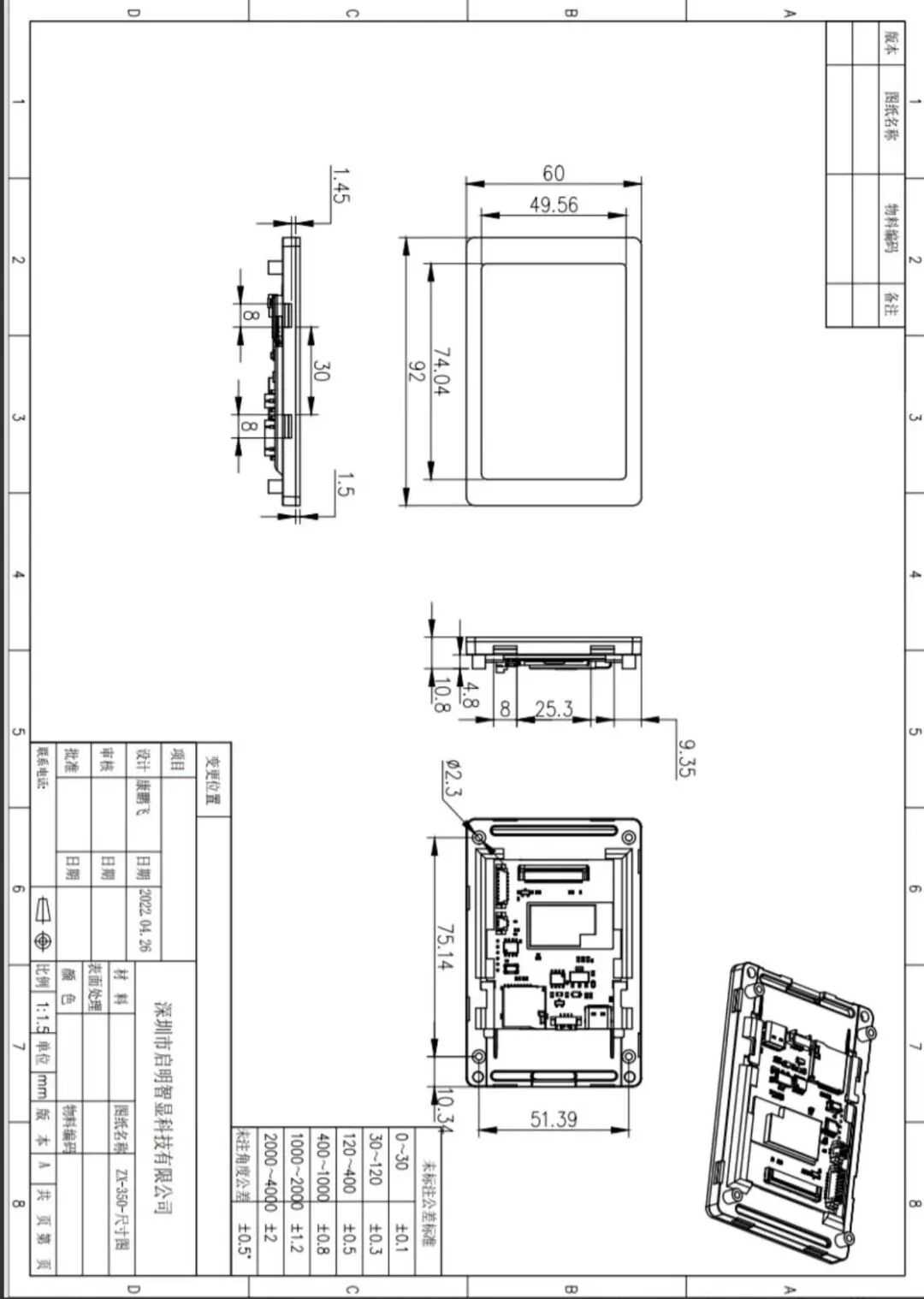

外观结构图

固件烧录

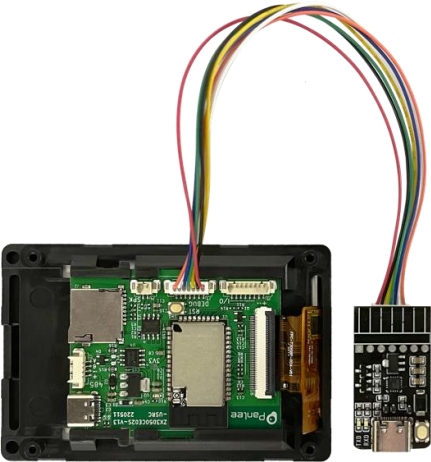

通过USB-Type C连接下载器（ZXACC-ESPDB），用MX1.25-7P 数据线把ZX3D50CE08S板卡与下载器（ZXACC-ESPDB）连接起来 。 由于下载器（ ZXACC-ESPDB）做有数据流控自动处理，所以接下来固件通过 ESP32 Flash Download Tools 即可自动下载。

图 3

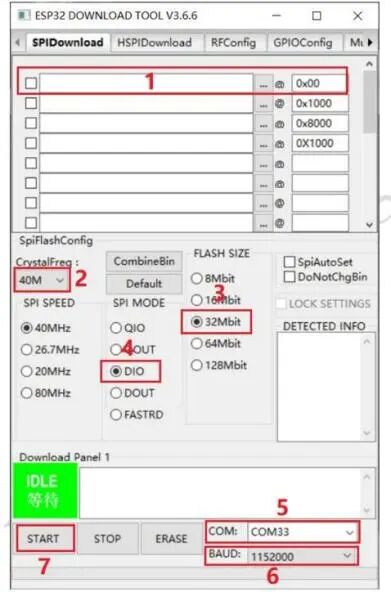

如下图 4所示：在 1 处选择要烧录的固件路径，地址通常为 0X00，设置好后记得在前面打上勾勾；在 2处选择系统时钟为 40MHz； 在 3 处选择 Flash 的大小为 32Mbit；在 4 处选择 SPI MODE 为 DIO 模式；在 5处选择当前板卡在电脑所识别的端口号；在 6 处选择串口波特率 （值越大下载固件的速率越快， 最大支持1152000bps）；

完成前面的配置后，在 7 处单击便可开始烧录固件。

完成上面两个步骤后，按下开发板后面的复位按钮即可开始运行刚才烧录的固件。

图4
