磁共振系统的基本原理和鼎阳科技测试解决方案

概述

磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振原理对人体进行成像的医学检查技术。MRI具有无辐射、高分辨率、多参数成像等优点，广泛应用于临床诊断和医学研究。而核磁共振线圈是MRI系统中的关键部件，用于接收和发射射频信号，对成像质量具有重要影响。

本文旨在介绍磁共振系统的基本原理，系统组成，以及鼎阳科技MRI测试解决方案，文章将分成MRI系统介绍和鼎阳科技测试解决方案两个部分来介绍。

MRI系统

1.MRI系统基本原理

磁共振成像（Magnetic Resonance Imaging, MRI）是一种利用原子核（如氢质子）在强磁场中的共振特性进行非侵入式成像的技术。其核心原理包括以下步骤：

（1）主磁场（B₀）：超导磁体产生稳定的静磁场（通常为0.5~7特斯拉），使人体内的氢质子自旋磁矩沿磁场方向排列。

（2）射频激励：射频（Radio Frequency, RF）线圈发射特定频率（拉莫尔频率）的电磁脉冲，使质子发生共振并偏离原方向。

（3）信号接收：关闭射频脉冲后，质子弛豫过程中释放电磁信号，由接收线圈捕获。

（4）空间编码：通过梯度磁场对信号进行频率编码和相位编码，重建为三维图像。

MRI的成像质量高度依赖于射频系统的性能，尤其是射频线圈的发射效率、接收灵敏度及电磁场均匀性。

2.MRI系统构成

如上图所示，控制终端控制射频信号源发射信号，经过功率放大器之后进入射频线圈，三个线圈捕捉到到回波之后输入前置放大器，然后进入探测器和ADC转化为数字信号，直流主磁体和梯度线圈都要有电源供电。以下是各部分的作用：

主磁体：超导磁体产生稳定的静磁场，使人体内的氢质子自旋磁矩沿磁场方向排列。

梯度线圈：快速切换梯度磁场实现空间编码（产生扫描噪音）。对信号进行频率编码和相位编码，重建为三维图像。

射频系统：射频（Radio Frequency, RF）线圈发射特定频率（拉莫尔频率）的电磁脉冲，使质子发生共振并偏离原方向。线圈设计影响信噪比。

接收线圈：关闭射频脉冲后，质子弛豫过程中释放电磁信号，由接收线圈捕获。

计算机系统： 控制扫描序列及图像重建。

主磁体产生的磁场大小可以在0.2, 0.23, 0.3, 0.35, 0.6, 0.7, 1, 1.5, 3T, 7T, 9.4T…之间调整，对应的谐振频率为42.58MHz * x (T) for 1H，x为磁场大小。

MRI系统核心组件以及重要测试指标

01主磁体

主磁体是MRI仪最基本的构件，是产生磁场的装置。根据磁场产生的方式可将主磁体分为永磁型和电磁型。永磁型主磁体实际上就是大块磁铁，磁场持续存在，目前绝大多数低场强开放式MRI仪采用永磁型主磁体。

电磁型主磁体是利用导线绕成的线圈，通电后即产生磁场，根据导线材料不同又可将电磁型主磁体分为常导磁体和超导磁体。常导磁体的线圈导线采用普通导电性材料，需要持续通电，目前已经逐渐淘汰；超导磁体的线圈导线采用超导材料制成，置于液氦的超低温环境中，导线内的电阻抗几乎消失，一旦通电后在无需继续供电情况下导线内的电流一直存在，并产生稳定的磁场。目前中高场强的MRI仪均采用超导磁体。

主磁体最重要的技术指标包括场强、梯度切换率、磁场均匀度及主磁体的长度。

02梯度线圈

梯度线圈是MRI仪最重要的硬件之一，主要作用有：

（1）进行MRI信号的空间定位编码；

（2）产生MR回波（梯度回波）；

（3）施加扩散加权梯度场；

（4）进行流动补偿；

（5）进行流动液体的流速相位编码。

梯度线圈由X、Y、Z轴三个线圈构成（在MR成像技术中，把主磁场方向定义为Z轴方向，与Z轴方向垂直的平面为XY平面）。梯度线圈是特殊绕制的线圈，以Z轴线圈为例，通电后线圈头侧部分产生的磁场与主磁场方向一致，因此磁场相互叠加，而线圈足侧部分产生的磁场与主磁场方向相反，因此磁场相减，从而形成沿着主磁场长轴（或称人体长轴），头侧高足侧低的梯度场，梯度线圈的中心磁场强度保持不变。X、Y轴梯度场的产生机理与Z轴方向相同，只是方向不同而已。

梯度线圈的主要测量指标如下：

（1）阻抗匹配（回波损耗/S11）

作用：评估梯度线圈与驱动放大器之间的阻抗匹配程度，减少信号反射。

测试方法：通过测量S11参数（反射系数），判断匹配状态。低回波损耗（接近0 dB）表示匹配良好。

（2）交叉耦合（串扰/S21、S31等）

作用：检测不同梯度轴（如X/Y/Z）之间的电磁干扰。

测试方法：测量S21、S12等传输参数，量化通道间隔离度。高隔离度（低串扰值）确保各轴独立工作。

（3）品质因数（Q因子）

作用：衡量线圈的能量效率，高Q值可能导致带宽窄，影响瞬态响应。

测试方法：通过矢量网络分析仪的带宽搜索功能测量。

（4）相位响应与群延迟

作用：确保多通道相位一致性，避免信号同步问题；群延迟反映信号传输时间稳定性。

测试方法：测量相位随频率变化，计算群延迟（相位对频率的导数）。

03射频线圈

射频线圈是MRI仪的关键部件，射频线圈有发射线圈和接收线圈之分。发射线圈发射射频脉冲（无线电波）激发人体内的质子发生共振，就如同电台的发射天线；接收线圈接收人体内发出的MR信号（也是一种无线电波），就如同收音机的天线。有的线圈可同时作为发射线圈和接受线圈，如装在扫描架内的体线圈和头颅正交线圈。大部分表面线圈只能作为接收线圈，而由体线圈来承担发射线圈的功能。

MRI成像对射频线圈也有很高的要求，发射线圈应尽可能均匀地发射射频脉冲，激发感兴趣容积内的质子。发射线圈所发射的射频脉冲的能量与其强度和持续时间有关，现代新型的发射线圈由高功率射频放大器供能，所发射的射频脉冲强度增大，因而所需要的持续时间缩短，加快了MRI的采集速度。

与MRI图像信噪比密切相关的是接收线圈，接收线圈离检查部位越近，所接收到的信号越强，线圈内体积越小，所接收到的噪声越低，因而各厂家开发了多种适用于各检查部位的专用表面线圈，如心脏线圈、肩关节线圈、直肠内线圈、脊柱线圈等。

射频线圈的主要测量指标如下：

（1）谐振频率（回波损耗/S11）

作用：射频线圈需精确调谐到MRI系统的拉莫尔频率（如64MHz或128MHz），确保能量高效耦合到人体组织。

测试方法：通过S11曲线的极小值点确定谐振频率。

（2）带宽

作用：决定线圈可覆盖的频率范围，需满足成像序列的频谱需求（如宽带宽支持快速切换）。

测试方法：通过VNA的带宽搜索功能自动测量

（3）品质因数（Q因子）

作用：高Q值表示线圈能量损耗低，但过高的Q值会导致带宽过窄，影响瞬态响应和成像速度。需平衡Q值与带宽，优化信噪比（SNR）和成像效率。

（4）相位一致性与群延迟

作用：相位一致性：在多通道相控阵线圈中，各通道的相位差异需可控，以支持波束成形和并行成像。群延迟：反映信号传输时间随频率的变化，需保持稳定以避免信号失真。

测试方法：测量相位随频率的变化曲线，计算群延迟。

MRI系统的技术趋势

新一代MRI系统正通过更高场强的磁体（如7T及以上）实现亚毫米级超高分辨率成像，测试系统需支持更高磁场均匀性评估、射频线圈的精准调谐以及梯度系统的瞬态响应测试，确保高分辨率下的图像稳定性，要达到这个目标，需要：

（1）更强大的磁场

对超导磁体的参数有着更高的需求

（2）更纯净的信号源

用频谱仪测试信号源的相位噪声，不断优化指标得到更低的相位噪声。

（3）更好的信噪比

使用更精准强大的矢量网络分析仪。

鼎阳MRI测试应用方案

1.系统总体应用方案

对于MRI系统的每个模块部分，鼎阳仪器都能给出高性能解决方案，具体如下：

（1）矢量网络分析仪SNA5000A

作用：频率覆盖范围100k-26.5GHz，完美覆盖MRI系统测试频率范围，支持S参数测量，带宽搜索，相位测量和Z反射转换。测量梯度线圈和射频线圈的回波损耗，插入损耗，带宽，品质因子，相位，阻抗匹配等等。测量前置放大器和功率放大器的功率扫描曲线，计算1dB压缩点。

（2）频谱仪SSA5000A

作用：频率范围9k-26.5GHz，覆盖射频源产生信号频段，相位噪声<-105dBc/Hz。用于测量射频信号源的相位噪声，确保输出更纯净的信号。

（3）示波器SDS3000X HD

作用：为获得 CE 标志，必须用示波器对电源进行一般测试。

2.矢量网络分析仪重要测试指标

品质因子（Q）

（1）作用：Q因子衡量射频线圈的谐振效率，表示储能与能量损耗的比率。Q值越高，线圈的谐振频率选择性越好，能量损耗越低。

（2）为何测量：

信号质量：高Q值线圈能更高效地发射/接收射频信号，提升信噪比（SNR）。

调谐与匹配：Q值变化可能反映线圈调谐状态异常，需调整以维持最佳谐振频率。

热效应管理：低Q值可能预示能量损耗增加（如线圈发热），需避免组织过热风险。

2.相位（P）

（1）作用：相位信息用于空间编码（如相位编码梯度），是图像重建的关键参数。

（2）为何测量：

图像准确性：相位误差会导致图像伪影（如鬼影、畸变），需校准确保信号同步。

动态调整：实时监测相位可优化射频脉冲时序，尤其在快速成像序列（如EPI）中。

流动补偿：血流或脑脊液流动可能引入相位偏移，需校正以提高图像清晰度。

3.阻抗反射（Z反射）

（1）作用：反映射频线圈与传输线间的阻抗匹配程度，阻抗不匹配会导致信号反射。

（2）为何测量：

能量传输效率：匹配良好时（Z反射小），能量传输最大化，信号强度高。

设备保护：反射过大会损伤射频放大器，需通过调谐器优化匹配。

驻波抑制：减少反射可避免驻波形成，降低信号干扰和局部热点风险。

4.三者的关联

Q与Z反射：阻抗匹配直接影响Q值。匹配不良会增加能量损耗（降低Q），同时导致反射信号增强。

相位与调谐：线圈调谐状态（如谐振频率偏移）可能改变信号相位，需协同调整。

综合优化：通过测量三者，可全面评估射频系统状态，确保线圈高效、准确、安全运行。

鼎阳矢网MRI测试功能

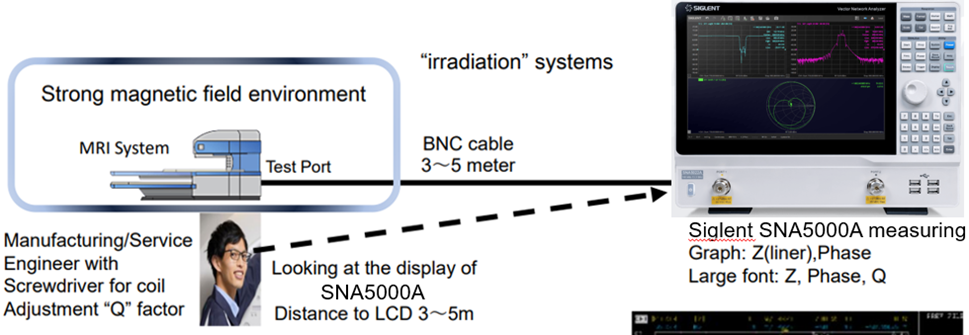

鼎阳矢量网络分析针对MRI测试系统特别设计优化的测量功能，主要测试指标为Z,Q,P，并且由于大部分MRI测试应用场景都如下图：

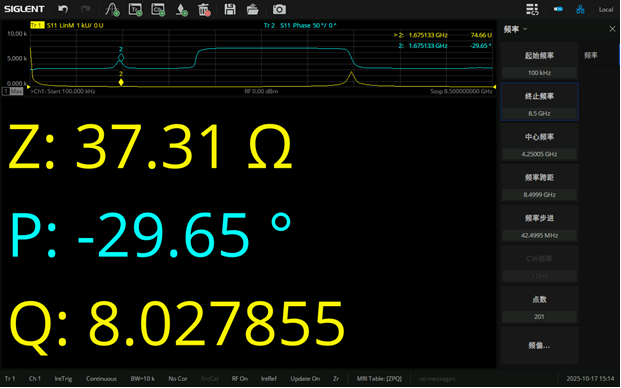

我们特别为MRI测试功能设计了大字体和窗口，以此满足场景中远距离观察的需求。

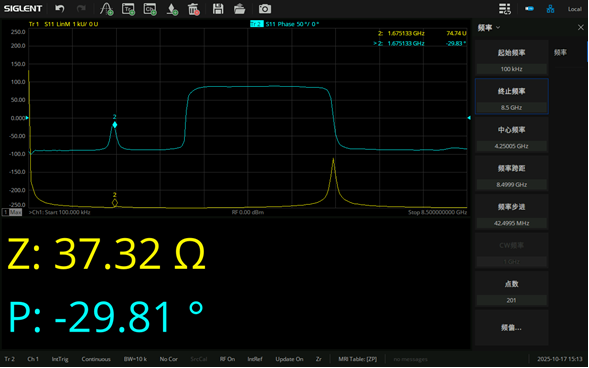

另外，MRI测试功能还支持单独显示参数和放大参数，以下是单独显示Z和P。

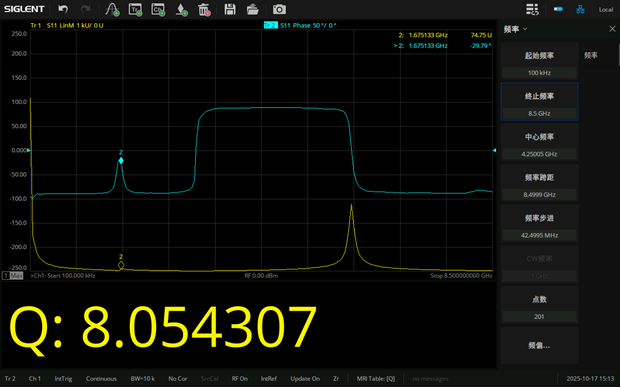

单独显示Q：

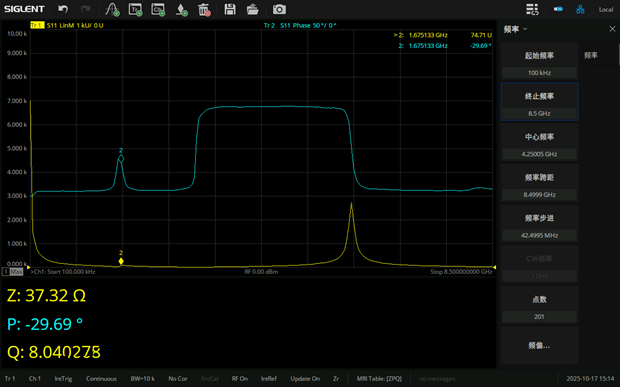

同时为了方便工程师调整观察距离，我们还支持通过拖拽的方式随意放大和缩小字体，以达到最佳的观察位置：

总结

磁共振成像（MRI）作为一种无辐射、高分辨率的医学成像技术，其性能高度依赖于射频线圈、梯度系统等核心组件的精准设计与调谐。本文系统阐述了MRI的基本原理、核心组件（主磁体、梯度线圈、射频线圈）及其关键测试指标（如谐振频率、Q因子、相位一致性、阻抗匹配等），并分析了MRI技术向更高场强、更优信噪比发展的趋势。

鼎阳科技针对MRI系统的测试需求，提供了高性能的综合性解决方案：

（1）矢量网络分析仪SNA5000A：支持S参数测量、带宽搜索及阻抗反射分析，覆盖MRI系统全频段（100k-26.5GHz），可精准评估梯度线圈与射频线圈的回波损耗、Q因子及相位特性。

（2）频谱仪SSA5000A：优化射频信号源的相位噪声检测，确保信号纯净度。

（3）示波器系列：满足电源测试的合规性要求。

此外，鼎阳仪器针对MRI测试场景设计了定制化功能，如大字体显示、参数单独放大等，提升操作便捷性与远距离观测效率。

作为通用电子测试测量领域的领军企业，鼎阳科技凭借自主研发的高端仪器（涵盖示波器、频谱仪、矢量网络分析仪等）和全球化布局，持续为医疗设备厂商及研究机构提供可靠的技术支持。未来，随着MRI技术向超高场强与快速成像发展，鼎阳的测试方案将进一步助力系统性能优化与创新突破。
