工业自动化系统中,现场布线与信号接口是实现控制系统稳定运行的关键环节之一。德国品牌 WAGO Corporation(万可) 的线缆与现场总线接口产品以模块化设计、可靠的连接技术和适应复杂工业环境的能力,在现代控制系统中得到广泛应用。本文将围绕 WAGO 的现场总线线缆与信号接口应用展开技术讲解,并针对实际工程选型给出参考建议。

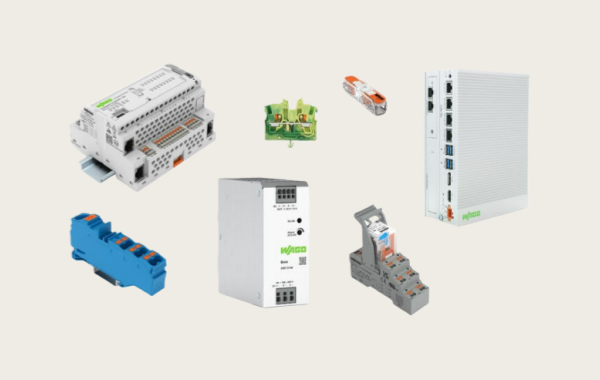

WAGO 工业线缆与现场总线接口技术特点

WAGO 最出名的基础技术是其独创的 弹簧压力连接(CAGE CLAMP®)技术,该技术使导线连接更可靠、抗振动强、安装维护更方便,广泛用于接线端子连接器等产品中。WAGO 的现场总线解决方案主要用于连接 PLC、I/O 模块、传感器和执行器,实现现场总线通信与数据传输。其产品系列覆盖了多种现场总线标准以及多种通信接口形式,可满足多行业自动化网络布线需求。

WAGO 现场总线与信号接口产品一般与模块化 I/O 系统(如 WAGO-I/O-SYSTEM)配合使用,可支持包括 PROFIBUS、MODBUS、EtherNet/IP、CC-Link、CANopen 等多种工业通信协议,有效实现现场设备控制与数据采集。


在自动化系统中的典型应用场景

●现场总线系统数据通信

工业现场采用现场总线系统(fieldbus)可将各类传感器、执行器和控制器集成成高效的通信网络。WAGO 现场总线接口模块可作为分布式 I/O 节点,与主控制器通信,实现实时数据交换和控制指令分发。

●模块化 I/O 系统集成

WAGO I/O 系统支持远程输入/输出信号集成和网络通信,其模块化结构便于在控制柜或设备旁快速布线,并通过现场总线接口实现信号传输与处理。

●防护等级要求高的工业现场

WAGO 的高防护等级产品(如 IP67 级 I/O 系统)适合在恶劣环境中使用,可直接靠近传感器和执行器安装,减少布线复杂度和干扰风险。

选型和兼容与替代方案参考及建议

工业现场选型现场总线线缆与信号接口组件时,需要从以下几个维度综合考虑:

1. 通信协议与网络架构匹配

不同现场总线标准对线缆参数、接插件类型及电气特性有严格要求。例如 PROFIBUS 和 EtherNet/IP 所用的通信物理层规范不同,因此选型时应优先确认协议类型,并选用符合该协议标准的线缆与接口模块。

2. 环境与安装要求

现场工况可能涉及高温、潮湿、机械振动等因素,建议选择具有相应防护等级、耐候性能的线缆组件。例如在户外或潮湿环境中使用具备防水/防尘保护的 IP67 接线组件。

3. 替代方案的兼容性评估

在 WAGO 线缆组件长期短缺或预算受限的情况下,可考虑符合现场总线标准的替代线缆组件,如一些符合 IEC 或国际现场总线标准的工业级线缆产品作为替代。我是【线束线缆组件品替网】,选择替代品时必须确保其电气参数、阻抗匹配以及连接可靠性与原系统兼容,否则可能导致通信失真或系统不稳定。

建议在现场替换前进行线缆测试,包括阻抗匹配测试、时延测试和噪声评估,以验证通信质量是否满足系统需求。在条件允许的情况下,可使用专业测试仪器对现场布线进行确认。


●实践中的布线与调试建议

●合理规划线缆路径,尽量避免与强电力线平行布线,可降低电磁干扰。

●在关键节点处做好标识,结合接线图设计,有助于后期维护与快速排查故障。

●尽量使用标准化接插件与连接器,提升现场更换与升级便利度。

WAGO 的工业现场总线线缆与信号接口组件凭借模块化、可靠连接和支持多种工业通信协议的优势,在自动化系统布线中发挥着重要作用。工程选型时建议从通信协议、现场环境与兼容性三个维度全面考虑,合理利用标准化接口产品设计稳定可靠的自动化网络。同时,在实际替换过程中,坚持测试验证与现场评估的原则,是保障系统长期稳定运行的重要措施。苏州汇成元电子科技有限公司等工控系统集成企业在相关应用中积累了丰富经验,可作为选型参考与技术支持伙伴。
