高端低空飞行训练机功率半导体选型方案：高可靠电驱与能源管理系统适配指南

随着低空经济与航空培训产业的蓬勃发展，高端低空飞行驾校训练机已成为飞行员培养的核心装备。其电驱系统、能源管理与关键负载控制作为整机的“动力源与神经网”，需为电机伺服、航电设备、照明与辅助系统提供高效、稳定且极其可靠的电能转换与分配。功率半导体器件（IGBT与MOSFET）的选型直接决定了系统的功率密度、转换效率、环境适应性及飞行安全。本文针对训练机对高可靠性、轻量化、强电磁兼容性及宽温域工作的严苛要求，以场景化适配为核心，重构功率器件选型逻辑，提供一套可直接落地的优化方案。

图1: 高端低空飞行驾校训练机方案与适用功率器件型号分析推荐VBM16I20与VBE15R10S与VBP165R76SFD与产品应用拓扑图_01_total

一、核心选型原则与场景适配逻辑

选型核心原则

高压高可靠： 针对270V高压直流或三相交流系统，器件耐压值需预留充足裕量，以应对空中复杂的电压尖峰、浪涌及极端温度循环。

高效与散热平衡： 优先选择低导通压降（VCEsat）或低导通电阻（Rds(on)）的器件，最大限度降低损耗，并结合封装优化热管理以应对高空散热条件。

封装与重量考量： 在满足功率与散热前提下，优选功率密度高、重量轻的封装（如TO252、TO251），助力整机轻量化设计。

航空级环境适应性： 器件需满足宽温度范围（-55℃至+125℃以上）工作，并具备高抗振动、抗冲击能力及优异的长期可靠性。

场景适配逻辑

图2: 高端低空飞行驾校训练机方案与适用功率器件型号分析推荐VBM16I20与VBE15R10S与VBP165R76SFD与产品应用拓扑图_02_drivetrain

按训练机核心电气系统类型，将功率器件分为三大应用场景：主电驱/伺服系统（动力核心）、高压配电与转换（能源枢纽）、关键航电与负载控制（安全关键），针对性匹配器件特性。

二、分场景功率半导体选型方案

场景1：主电驱/伺服系统（10-30kW级）—— 动力核心器件

推荐型号：VBP165R76SFD（N-MOSFET，650V，76A，TO247）

关键参数优势： 采用SJ_Multi-EPI技术，在10V驱动下Rds(on)低至23mΩ，650V耐压完美适配270V高压直流母线或400V级三相交流驱动架构。76A连续电流能力满足主驱电机逆变或大功率伺服驱动需求。

场景适配价值： TO247封装提供卓越的散热能力，配合低导通损耗，可显著降低逆变模块温升，提升系统效率与功率密度。其高耐压与低损耗特性是实现电驱系统高功率因数、高效率运行的关键，保障训练机爬升、机动等工况下的动力响应与可靠性。

场景2：高压配电与DC-DC转换（1-5kW级）—— 能源枢纽器件

推荐型号：VBM16I20（IGBT+FRD，600/650V，20A，TO220）

关键参数优势： 集成了快速恢复二极管（FRD）的600V/650V IGBT，VCEsat典型值仅1.7V（@15V驱动），具备20A电流能力。其IGBT结构在高压中电流应用中兼顾低导通损耗与 robustness。

场景适配价值： 适用于训练机上的高压直流接触器、固态功率控制器（SSPC）或中等功率的隔离DC-DC转换器。TO220封装便于安装与散热，集成FRD简化了电路设计，特别适合具有感性负载的配电回路，提供高效可靠的开关与控制功能，确保能源分配安全。

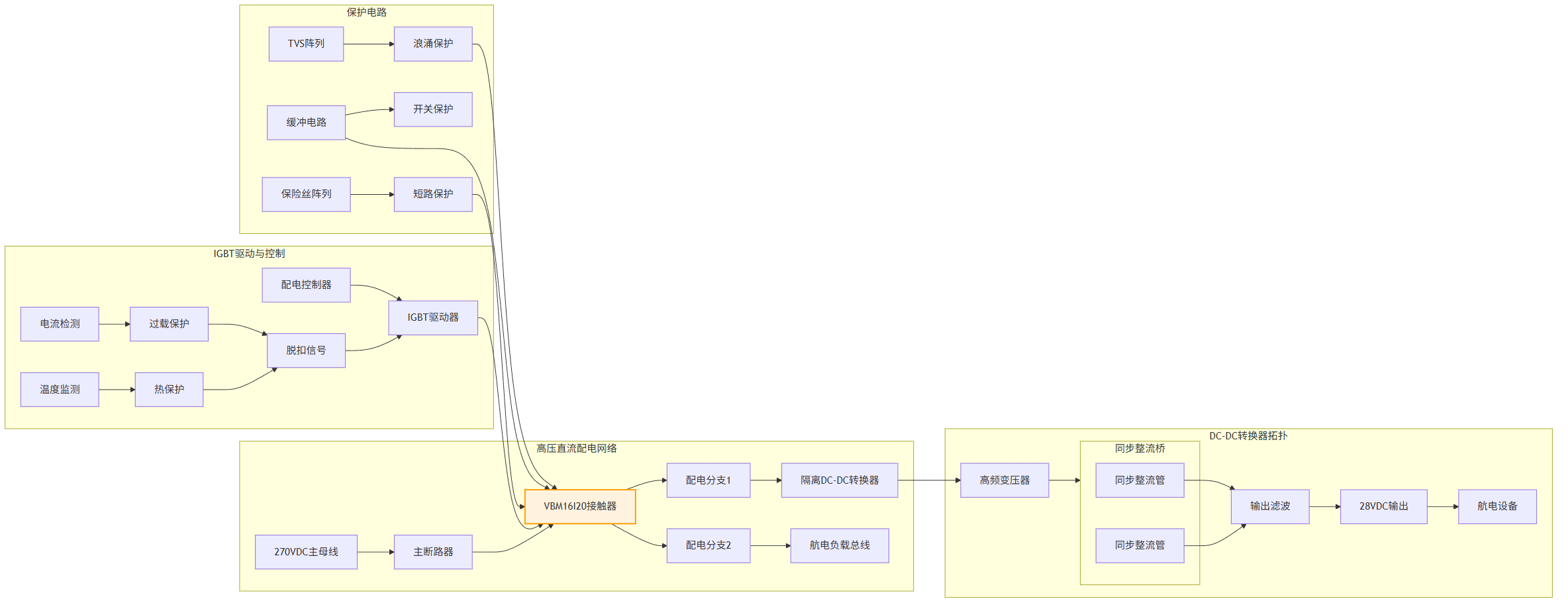

图3: 高端低空飞行驾校训练机方案与适用功率器件型号分析推荐VBM16I20与VBE15R10S与VBP165R76SFD与产品应用拓扑图_03_powerdist

场景3：关键航电与负载控制（辅助系统）—— 安全关键器件

推荐型号：VBE15R10S（N-MOSFET，500V，10A，TO252）

关键参数优势： 500V耐压，10V驱动下Rds(on)为380mΩ，10A连续电流。采用SJ_Multi-EPI技术，兼顾了耐压与导通性能。TO252（DPAK）封装体积小、重量轻。

场景适配价值： 适用于航电设备电源开关、照明系统（如着陆灯、航行灯）的PWM调光控制、燃油泵或环控系统风扇驱动等。其高耐压可直接由高压母线或经过简单降压后控制，简化电源架构。小封装利于在空间受限的航电舱内进行高密度布局，实现关键负载的智能管理与故障隔离。

三、系统级设计实施要点

驱动与电路设计

VBP165R76SFD： 必须搭配高性能隔离栅极驱动器，提供足够驱动电流与负压关断能力，优化PCB布局以最小化功率回路寄生电感。

VBM16I20： 需配置合适的IGBT驱动芯片，关注开通/关断速度与短路保护功能的匹配，栅极串联电阻优化开关波形。

VBE15R10S： 可由专用驱动IC或经过电平转换的MCU信号驱动，栅极需增加保护与抗干扰措施。

热管理与降额设计

分级散热策略： VBP165R76SFD需安装在大型散热器或冷板上；VBM16I20根据实际电流选择适当散热器；VBE15R10S在多数辅助应用中依靠PCB敷铜即可满足要求。

航空级降额标准： 所有器件需遵循严格的航空降额规范，工作电压、电流及结温需留有显著裕量（通常结温不超过额定Tjmax的70%-80%），确保在极端环境下的可靠性。

EMC与可靠性保障

EMI抑制： 主电驱MOSFET漏极与源极间并联吸收电容，IGBT集电极-发射极增加snubber电路。所有开关回路布局紧凑，减少辐射。

多重保护： 系统需集成过流、过温、短路及欠压保护。功率器件栅极采用TVS管进行ESD和浪涌防护，敏感航电负载回路可增设滤波器。

图4: 高端低空飞行驾校训练机方案与适用功率器件型号分析推荐VBM16I20与VBE15R10S与VBP165R76SFD与产品应用拓扑图_04_avionics

四、方案核心价值与优化建议

本文提出的高端低空飞行训练机功率半导体选型方案，基于场景化适配逻辑，实现了从核心动力到能源管理、从高压配电到精密控制的全链路覆盖，其核心价值主要体现在以下三个方面：

1. 高可靠性与安全性提升： 所选器件均具备高耐压、宽温域工作能力，配合航空级降额设计与多重保护，能有效应对空中复杂电磁环境与严苛气候条件，为训练机提供堪比商用航空级别的运行可靠性，直接保障飞行训练安全。

2. 系统效率与轻量化优化： 通过在主电驱采用超低内阻MOSFET，在配电系统选用高效IGBT，显著降低了动力与能源转换链路的损耗，提升了航时潜力。同时，在辅助系统采用小型化封装器件，有助于减轻机载设备重量，契合航空器对功率密度与重量的极致追求。

3. 维护性与全生命周期成本平衡： 方案选用成熟、可靠的工业化或车规级以上的器件平台，供货稳定，成本可控。其高可靠性减少了维护频率与备件需求，从全生命周期看，实现了训练机运营经济性与卓越性能的平衡。

在高端低空飞行训练机的电气系统设计中，功率半导体器件的选型是实现高可靠、高效、轻量化的基石。本文提出的场景化选型方案，通过精准匹配飞行动力、能源管理与航电控制的不同需求，结合系统级的驱动、热管理与防护设计，为训练机研发提供了一套全面、可落地的技术参考。随着电动垂直起降（eVTOL）等新技术在培训领域的渗透，功率器件将向更高压、更高频、更高集成度方向发展。未来可进一步探索碳化硅（SiC）MOSFET等宽禁带器件在高效电驱与超轻量化电源上的应用，为打造性能卓越、安全可靠且具备未来适应性的新一代飞行训练机奠定坚实的硬件基础。在低空经济蓬勃启航的时代，卓越的硬件设计是护航飞行训练安全与效率的第一道坚实防线。
