探索DSC Multilink：调试利器的技术剖析

在嵌入式系统开发领域，高效的调试工具是节省开发时间、提升开发效率的关键。今天，我们就来深入了解一款功能强大的调试接口——DSC Multilink，探讨它的技术特点、使用方法以及相关的注意事项。

文件下载：NXP Semiconductors DSC Multilink调试接口.pdf

一、引言：加速调试与编程

DSC Multilink是一款专门用于加速调试和闪存编程过程的调试接口，它能为开发人员节省大量宝贵的开发时间。通过该接口，目标设备可以与笔记本电脑或PC进行通信，从而让开发人员能够访问恩智浦（NXP）DSC微控制器（MCU）的调试模式。具体来说，DSC Multilink将目标设备的标准调试头与电脑的USB端口连接起来，搭建起了调试的桥梁。

二、固件更新：保持最佳状态

为了确保DSC Multilink始终具备最新的功能和性能，我们需要进行固件更新。可以使用名为PEFirmwareConfig.exe的实用程序来手动更新Multilink固件。这个应用程序包含在“USB Multilink Resources Install”中，你可以从pemicro.com的支持选项卡、Multilink产品页面或直接从链接 http://www.pemicro.com/downloads/download_file.cfm?download_id=346 下载。

三、调试头：连接的关键

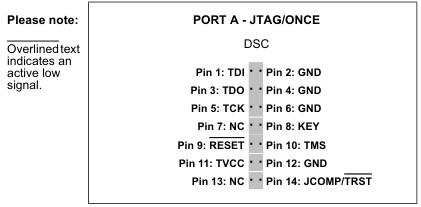

在DSC Multilink内部，有一个用于连接NXP DSC目标设备的14针调试头，标记为“A端口”。打开Multilink外壳就能轻松看到这个调试头。A端口是双排的，间距为0.100英寸。了解它的引脚排列对于正确连接至关重要，其引脚图如下：

借助这个调试头，开发人员可以利用调试模式暂停处理器的正常执行，并通过计算机控制处理器。这样一来，就可以直接控制目标设备的执行、读写寄存器和内存值、调试处理器上的代码以及对内部或外部闪存设备进行编程。

四、使用方法：正确操作保安全

连接步骤

使用时，需要用扁平电缆将DSC目标设备的调试头与Multilink的A端口连接起来。A端口的位置如下图所示：

注意事项

1. 切勿同时使用多个端口，否则可能会损坏目标处理器和Multilink。
2. DSC Multilink接口适用于处理器电源范围在1.8V至5V的目标设备。使用A类到B类的公对公USB电缆将接口连接到PC。
3. Multilink接口上有两个LED指示灯。蓝色LED表示接口已通电并正在运行，黄色LED表示已检测到目标电源。
4. 为避免连接错误，扁平电缆的红色条纹应始终朝向引脚1，无论是在Multilink端口还是目标处理器调试头上。在上面的“端口位置图”中，引脚1用白色方块表示。
5. DSC Multilink是USB设备。如果使用USB集线器，必须是自供电集线器（即带有自己的电源）。默认情况下，使用的USB协议是USB 2.0。

五、驱动安装：确保通信顺畅

在将DSC Multilink连接到PC之前，需要在PC上安装适当的驱动程序。Multilink驱动程序支持windows XP、2000、2003、Vista、7、8、10和11等操作系统。这些驱动程序会随着NXP的CodeWarrior或PEmicro的任何近期软件开发包自动安装。

如果你已经安装了这些软件的最新版本，那么后续的手动安装说明就不需要了。不过，2009年12月28日之前安装软件的Windows 7用户需要获取最新版本的驱动程序并手动安装。可以从PEmicro的“支持中心”的“下载”部分 http://www.pemicro.com 下载驱动安装程序。如果你使用的是第三方软件，请确保其支持DSC Multilink接口。

如果需要手动安装驱动程序，可以按照以下步骤操作：

1. 打开控制面板：开始按钮 [ ->设置 ] ->控制面板（在Vista和Windows 7上不需要选择“设置”）。
2. 双击“系统”图标（Windows 7：“系统和安全”）。
3. 选择“硬件”选项卡（Windows 7：“硬件和声音”，Windows Vista：跳过此步骤）。
4. 点击“设备管理器”按钮（Windows 7：“设备和打印机 -> 设备管理器”）。
5. “USB Multilink 2.0”设备旁边会显示一个感叹号，双击此设备。
6. 点击“重新安装驱动程序...”按钮，并按照对话框中的说明让Windows自动安装驱动程序（Windows 7：先点击“驱动程序”选项卡，然后选择“更新驱动程序...”）。
7. 如果硬件旁边仍然有黄色感叹号，右键单击它并选择卸载。Multilink应该会从列表中消失。拔下Multilink，然后再将其插入PC。会弹出一个“找到新硬件”对话框，按照对话框的说明让Windows自动安装驱动程序。

六、连接目标设备：遵循正确顺序

将PC通过Multilink接口连接到目标系统的正确顺序如下：

1. 确保目标电源关闭，并且DSC Multilink未连接到目标设备或PC。
2. 打开Multilink，用扁平电缆从正确的Multilink端口连接到目标设备。确保扁平电缆以正确的方向插入目标设备，端口旁边的数字1表示引脚1。
3. 通过USB电缆将Multilink连接到PC。Multilink上的蓝色LED应亮起。
4. 打开目标电源。Multilink上的黄色LED应亮起。

在断开设置之前，务必先关闭目标电源。

七、故障排除：启动复位序列

如果DSC Multilink无法进入调试模式，程序会显示错误消息“Cannot enter background mode”。当收到此消息时，你应该使用示波器、逻辑分析仪或逻辑探头检查硬件。首先检查电源是否开启，然后确保处理器振荡器正在运行。最后，查看微处理器的启动序列：

A端口 – JTAG/ONCE – DSC

1. RESET（引脚9）被拉低（连接到处理器）。
2. TCK（引脚5）、TDI（引脚1）和TDO（引脚3）上出现活动信号（PC软件指示处理器启用调试模式）。
3. 接口释放RESET（引脚9），该引脚将变为高电平。
4. TCK（引脚5）、TDI（引脚1）和TDO（引脚3）上再次出现活动信号（调试活动）。

八、接口库：实现直接控制

PEmicro提供了一组接口库，允许用户在任何可以与DLL交互的Windows开发环境中直接控制DSC Multilink。这些接口库附带了使用Microsoft Visual C和Borland Delphi控制Multilink接口的示例。更多详细信息可以在PEmicro网站的“UNIT Interface Libraries”页面 http://www.pemicro.com/products/product_processor.cfm?category=9 找到。

九、第三方IDE和兼容软件：拓展开发选择

DSC Multilink得到了NXP的CodeWarrior最新版本以及PEmicro软件应用程序的支持。有关兼容的PEmicro软件的信息可以在PEmicro网站的“产品”部分 pemicro.com 找到。

十、过渡到生产编程：选择合适方案

DSC Multilink主要用于开发，并不适合生产编程的需求。不过，PEmicro的Cyclone LC和Cyclone FX编程器专门为适应生产环境而设计，可以从Multilink实现无缝过渡。Cyclone FX还提供了扩展的功能集，包括更快的通信速度、更大的存储容量、可扩展存储、增强的安全性（如SAP图像加密和编程限制）以及扩展端口。更多信息可以在 pemicro.com/cyclone 上找到。

综上所述，DSC Multilink是一款功能强大的调试工具，通过正确的使用和维护，能够帮助开发人员更高效地完成开发任务。在不同的开发阶段，我们还可以结合其他合适的工具，确保项目顺利进行。大家在使用DSC Multilink的过程中遇到过什么问题呢？欢迎在评论区分享。
