DeviceNet转Modbus RTU助力半导体厂务工业自动化无缝接入分散设备

一、应用场景

本项目位于一座12英寸晶圆制造厂的厂务系统。随着国内集成电路制造产能持续扩张，高世代晶圆厂对动力供应的连续性与稳定性提出了近乎苛刻的要求，工艺冷却水（Process Chilled Water，PCW）作为保障光刻机、刻蚀、镀膜等核心工艺设备恒温运行的关键公用工程，其供水温度与压力的微小波动都可能直接引起工艺参数漂移，甚至导致整批晶圆报废。厂区厂务系统按7×24小时连续运行设计，必须把工艺冷却水、洁净区环境温湿度与配电分项电能等数据统一汇入厂务监控系统（FMCS）。

该厂动力站房与生产车间之间由一套罗克韦尔 AB ControlLogix PLC作为厂务主控制器，现场 DeviceNet主干上挂一块 1756-DNB DeviceNet扫描器模块，负责把厂务侧分散的远程 I/O与传动设备接入控制环。选择 ControlLogix + 1756-DNB的原因在于该厂多条产线同期采用罗克韦尔体系，工程师团队对 Studio 5000与 RSNetWorx组态熟练，且 DeviceNet总线抗干扰能力强、节点扩展方便，适合厂务这种地域分布广、电磁环境复杂的场景。

然而本次需要纳入监控的设备分散布置在工艺冷却泵房、洁净区与技术夹层、厂务配电间等多个物理位置：3台 ABB ACS180变频器驱动 PCW循环水泵，按供回水母管压差自动调速；2台威卡 S-10-RS485压力变送器检测供水母管压力；8台拓普瑞 TP-RTU-TH温湿度记录仪分布在洁净区与技术夹层；6台安科瑞 ADL200-CT电力仪表通过开合式 CT接入厂务配电回路，采集分项电能。这些设备普遍只提供 Modbus RTU/RS-485接口，与 DeviceNet主干之间存在协议鸿沟，需要通过协议转换接入既有控制网络。

工艺侧的控制逻辑并不复杂：供回水母管之间的压差经过滤器与流量分配后决定循环泵转速，压差偏低则升速、偏高则降速；母管压力与洁净区温湿度属于需要连续监视、越限报警的量；配电电能则用于能耗分项计量与成本核算。这些信号既要求参与实时闭环，又要求长期存储供事后追溯，因此对通信的实时性、稳定性与数据完整性都有明确要求，不能简单依赖人工巡检。

二、协议转换网关功能简介

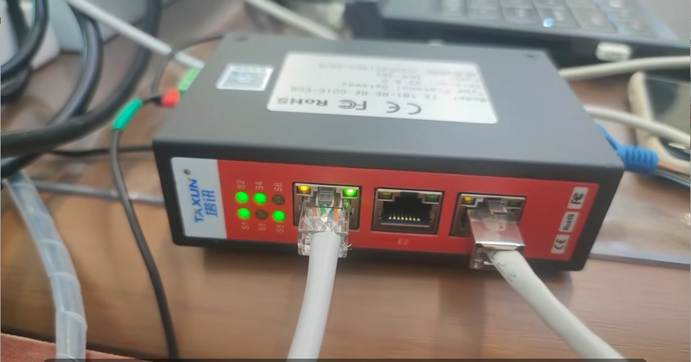

塔讯 TX60-DN-RS/DNS是一款面向工业自动化现场的 DeviceNet从站转 Modbus RTU主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用 35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DeviceNet口与 RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于厂务控制柜内长期运行。在 DeviceNet侧，网关作为标准 DeviceNet从站设备工作，随产品提供 EDS设备描述文件；罗克韦尔 ControlLogix主站侧导入 EDS后，在 RSNetWorx for DeviceNet网络配置软件中将网关登记进 1756-DNB扫描器的扫描列表，定义其输入、输出 I/O数据长度，此后主站即按轮询或状态改变方式周期性与网关交换过程数据，通信速率 125/250/500kbps可与现场 DeviceNet主干保持一致。在 Modbus RTU侧，网关作为 Modbus RTU主站，通过 RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台 RTU从站，支持 01H、02H、03H、04H、05H、06H、0FH、10H等标准功能码，波特率 1200～115200bps可设，支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成 DeviceNet输入/输出数据区与 Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，可设置数据类型、字节序与工程量缩放，全程无需修改 PLC程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散在泵房、配电间的 RTU仪表和传动设备纳入统一总线协议网络，上行把过程数据透明送入 DeviceNet主站乃至厂务监控系统（FMCS）与工业物联网平台，是老旧产线改造与新系统设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

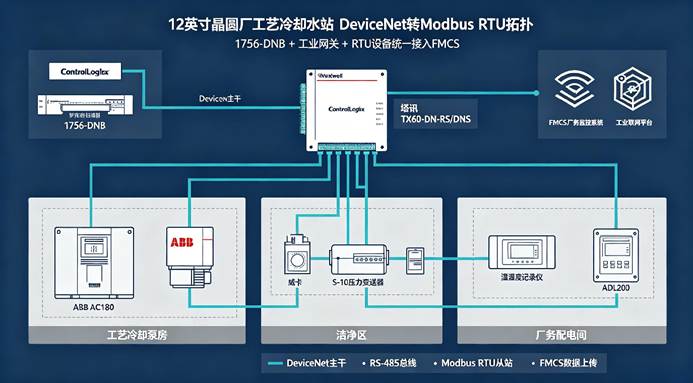

图1晶圆厂工艺冷却水站 DeviceNet转 Modbus RTU网络拓扑结构图

四、项目痛点

在网关方案落地前，厂务工程师与系统集成商梳理出以下几方面突出问题。第一是协议异构：1756-DNB扫描列表只认 DeviceNet从站，而 ACS180、S-10、TP-RTU-TH、ADL200-CT全部是 Modbus RTU设备，二者物理层与应用层均不兼容，无法直接挂接，必须经过协议转换。

第二是老系统扫描资源紧张。该厂 DeviceNet主干已运行多年，1756-DNB扫描列表中节点与 I/O字节预算所剩不多，若为每台仪表单独增加远程站或新增一块扫描模块，不仅要重新规划 EDS与扫描组态，还要停机改线，风险与成本都高。第三是设备点位分散：3台水泵在地下泵房、8台温湿度记录仪横跨洁净区与技术夹层、6块电能仪表在不同配电间，若按传统方式各自拉专线回到主控室，布线工作量和施工周期难以接受。

第四是数据孤岛与人工抄表：改造前洁净区温湿度和配电分项电能依赖巡检人员定时抄录、手工录入 Excel，既无法满足 FMCS对连续性的要求，也难以追溯水温、压力波动与设备报警之间的因果关系。第五是故障定位慢：变频器跳闸或压力越限时，运维人员必须跑到泵房现场查看面板，从报警发生到定位往往以小时计。第六是定制程序成本：若由 PLC厂家为每类仪表单独编写 Modbus通信驱动并嵌入控制程序，不仅开发周期长，后期每更换一个型号都要重新改 PLC逻辑，维护负担沉重。

五、解决方案

总体思路是在 DeviceNet主干下挂一台塔讯 TX60-DN-RS/DNS网关，把它当作一个标准 DeviceNet从站组态进 1756-DNB扫描列表；网关另一侧的 RS-485总线按站号依次串接全部15台 RTU从站，由网关作为 Modbus RTU主站统一轮询。这样主站侧只看到一个 DeviceNet节点，而现场侧的多类仪表、传动设备以总线方式就近接入，无需改动既有 PLC程序。

在 1756-DNB扫描列表中，该网关被定义为输入数据区 56字节、输出数据区 16字节。输出区（主站→网关→RTU）用于下发控制：字节0～5为3台 ACS180的控制字（对应站号1～3，经功能码 06H写入各站保持寄存器 40001），字节6～11为3台水泵的频率给定（经功能码 10H写入 40101，工程量按 ×0.01Hz缩放，即给定 5000对应 50.00Hz）。输入区（RTU→网关→主站）用于回传数据：每台 ACS180经功能码 03H读取运行频率与输出电流，各占 2个寄存器；S-10-RS485压力变送器（站号11、12）经 03H读取压力寄存器，配置 ×0.001 MPa的工程量缩放后直接进 FMCS；TP-RTU-TH（站号21～28）每台回传温度、湿度两个寄存器，分别按 ×0.1℃、×0.1%RH解析；ADL200-CT（站号31～36）的有功电能为 32位量，占用连续两个保持寄存器，在网关配置软件中按该仪表要求设置为高字在前的双寄存器字节序，避免电能量高低字颠倒。

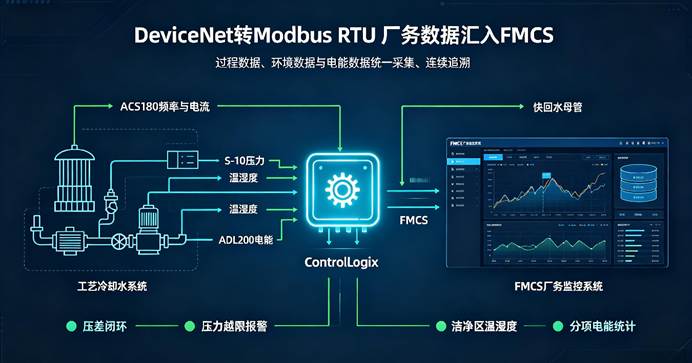

控制下发链路为：ControlLogix把压差闭环运算得到的频率给定写入网关输出区，网关在预定轮询周期内把对应字节打包成 06H/10H写命令发往指定站号的 ACS180，完成水泵调速；数据回传链路为：网关按可配置周期（泵组与压力 200ms、温湿度 1s、电能 5s分级轮询）读取各站保持寄存器，经工程量缩放与字节序处理后填充到输入区，由 1756-DNB周期性读入 ControlLogix，再经上位机进入 FMCS。整条链路在图形化配置软件中以表格方式完成映射，无需任何定制代码。

六、实施过程

实施按以下步骤推进。第一步硬件检查与导轨安装：核对网关、电源与端子，在泵房控制柜内 35mm导轨上固定 TX60-DN-RS/DNS。第二步接线：DeviceNet侧按五芯电缆（红V+、黑V−、白CAN_H、蓝CAN_L、屏蔽层）接入主干支线并在总线两端设置终端电阻；RS-485侧以手拉手菊花链串接15台从站，按距离分配站号拨码，末端加 120Ω终端电阻。

第三步主站组态：在 RSNetWorx for DeviceNet中导入网关随附 EDS文件，浏览上线后将网关加入 1756-DNB扫描列表，设定 MAC ID并定义 56/16字节输入输出长度，建立与 Logix标签的映射。第四步网关串口配置：在图形化配置软件中设定 RS-485波特率 9600、8N1，与全部从站保持一致。第五步建立双向映射表：逐站添加轮询条目，填写站号、功能码、寄存器地址、数据类型与字节序、工程量缩放，下装到网关。

第六步单机与联机调试：先脱离主站，用网关自带监控窗口确认每台从站能正常应答、寄存器数值与现场仪表一致；再接入 DeviceNet主干，核对 1756-DNB状态字无通讯故障、输入区数据刷新正常。第七步数据核对与带载试运行：将 ACS180频率给定逐步下发，观察水泵按供回水压差平稳调速；比对 FMCS画面压力、温湿度、电能与现场实测值误差在允许范围内。第八步正式投运与培训：连续试运行两周无掉线后转入正式运行，并向厂务运维人员交接映射表与故障排查要点。

七、应用效果

投运后，原本分散在泵房、洁净区、配电间的15台 RTU设备全部接入既有 DeviceNet网络，1756-DNB扫描列表仅增加一个节点即完成全部接入，没有新增扫描模块、没有改动控制程序。PCW循环水泵按供回水压差自动调速，供水母管压力波动被稳定控制在工艺允许范围内，为光刻机等高价值设备提供了连续、稳定的冷却条件。

洁净区与技术夹层的温湿度、厂务配电回路的分项电能由过去人工定时抄录变为秒级～秒分级自动采集并汇入 FMCS，数据完整率从约七成提升到接近百分之百，人工抄表工作量下降约九成。变频器报警与压力越限可在 FMCS画面直接定位到站、到设备，故障平均定位时间由原来的数十分钟缩短到数分钟。由于映射与组态全部在图形化软件中完成，整个接入过程的现场调试周期由传统逐台定制方案的数周压缩到数天，后期新增仪表只需在映射表中追加一行，可扩展性显著增强。

从运行数据看，循环水泵由工频定频运行改为按压差变频调速后，泵组电耗随供冷负荷自适应下降，结合 ADL200-CT分项电能的长期记录，厂务部门能够按月核算各回路能耗、识别异常高耗回路，为进一步节能改造提供了量化依据。温湿度与压力数据的连续可追溯，也使工艺冷却水系统从"事后抢修"转向"事前预警"，综合运维成本明显下降。

八、项目实施前后效果对比

对比维度	实施前	实施后
通讯方式	DeviceNet主站与RTU设备协议异构、无法直连	网关完成 DeviceNet转 Modbus RTU双向透明转换
设备接入	仪表与变频器各自独立、分散孤岛	15台RTU设备经一条RS-485总线统一纳入
DeviceNet节点占用	需逐站增加远程站或新购扫描模块	仅占用一个DeviceNet从站节点
布线工作量	各点位专线回到主控室、施工量大	总线手拉手就近接入、支线布线量大幅下降
调试周期	逐台定制驱动、约需数周	图形化映射表配置、约数天完成
采集周期与点数	温湿度/电能人工抄表、点数不全	200ms～5s分级采集、数据完整率近100%
上位/MES贯通	数据靠人工录入Excel	过程数据透明汇入FMCS与工业物联网平台
故障诊断	到泵房现场查面板、定位数十分钟	FMCS到站定位、平均数分钟
岗位人工	巡检抄表工作量大	人工抄表下降约九成、运维更专注异常处置
可扩展性	新增设备需改PLC逻辑	映射表追加一行即可，免二次开发

从上表可见，改造前后最本质的变化在于：设备互联不再以"改 PLC、写驱动、拉专线"为代价，而是以一个网关节点完成总线协议之间的桥接。厂务系统由此把分散的传动、仪表与电力数据统一收口，既满足了晶圆厂对冷却稳定性的严苛要求，也为后续能耗分析与环境追溯打下了数据基础。

九、总结

本案例表明，在保留既有罗克韦尔 ControlLogix + 1756-DNB DeviceNet控制体系的前提下，利用塔讯 TX60-DN-RS/DNS这一工业级智能网关，以 DeviceNet从站转 Modbus RTU主站的方式把分散在厂务各站房的变频器、压力变送器、温湿度记录仪与电力仪表统一接入，是一条低成本、快交付、易扩展的改造路径。整个过程不修改 PLC程序、不编写定制代码，协议转换与工程量处理全部在网关侧完成，适合半导体厂务这类对稳定性与连续性要求极高的工业自动化场景，也为同类老厂务系统的设备互联提供了可复制的参考。
