微电网系统及典型应用场景：构建高效低碳能源生态的关键

摘要

在全球“双碳”目标加速推进的背景下，光伏、风电等分布式可再生能源大规模接入电网，其波动性与间歇性对系统安全稳定运行带来挑战。微电网作为实现分布式能源高效利用、提升局部供电可靠性的关键技术载体，正受到广泛关注。它不仅支持能源就地消纳、削峰填谷与碳排优化，更依赖其核心——微电网能量管理系统实现智能化、经济化运行。本文从微电网的基本构成出发，系统梳理其典型应用场景，并解析如何赋能高效协同调度。

一、微电网技术：从概念到系统架构

1. 定义与基本构成

微电网是由分布式电源、储能装置、用电负荷、监控保护设备及能量管理系统组成的，能够实现自我控制、保护和管理的小型发配用电系统，具备并网运行与离网自治两种模式，可在主网故障时切换至“孤岛运行”，保障关键负荷持续供电。

核心要素包括：

源：屋顶光伏、小型风电、柴油发电机等；

储：锂电池、铅酸电池、超级电容等；

荷：工业产线、商业照明、数据中心、充电桩等；

控：本地控制器、边缘网关、通信模块等。

2.运行模式：灵活模式切换

并网模式：与主电网连接，进行功率双向交换。在此模式下，微电网优先消纳内部绿色电力，余电可上网，缺电则从主网补充，并可参与电网的需求响应等服务。

孤岛模式：当检测到主网故障或电能质量恶化时，快速（毫秒级）断开连接，依靠内部电源和储能独立运行，保障关键负荷持续供电。

无缝切换技术：依赖于对电压、频率的快速检测以及预同步控制算法，确保敏感负荷供电不中断。

3.拓扑结构演化

交流微电网：技术最成熟，与现有配网兼容性好。

直流微电网：适用于数据中心、充电站等直流负荷密集场景，减少AC/DC转换损耗，效率提升约5-10%。

交直流混合微电网：结合两者优势，结构灵活，但协调控制复杂度最高。

二、典型应用场景解析

1. 工业园区：绿电替代与需量管理

高耗能企业面临高昂的需量电费。通过“光伏+储能+EMS”系统，白天自发自用，高峰时段储能放电，有效抑制最大需量，降低综合用电成本10%~25%，同时提升绿电消纳比例。

2. 商业建筑：光储充一体化与削峰填谷

写字楼、商超等存在“双峰”负荷特征，叠加充电桩加剧配电压力。微电网通过储能削峰、智能调控充电功率，缓解变压器过载，避免扩容投资，并可参与需求响应获取额外收益。

3. 偏远地区/海岛：离网供电保障

在无电网覆盖区域，传统柴油发电成本高、污染大。风光柴储多能互补微电网配合EMS，可将柴油消耗降低50%以上，供电可用率超99%，显著提升能源可持续性。

4. 数据中心：直流微电网高可靠供电

直流微电网直接连接光伏、储能与IT负载，省去多次AC/DC转换，系统效率提升3%~5%。配合高速EMS，实现毫秒级无缝切换，保障99.999%可用性，同时降低PUE与运维成本。

5. 新能源电站：风光储联合平滑并网

针对风电、光伏出力波动导致的限电问题，配置储能并部署EMS，可平滑输出曲线、跟踪调度计划、提供调频支撑，提升并网友好性，减少弃风弃光。

三、微电网能量管理系统架构与功能

微电网能量管理系统通过在“源、网、荷、储、充”关键节点部署智能终端，实现全要素感知、协同优化与闭环控制。

1.系统架构：三层协同

云平台层：基于MQTT协议实现数据交互，对接电网调度，支持安全分区与认证；

网络通信层：以ANet智能网关为核心，构建“云-边-端”通信体系，集成视频与环境监测；

终端设备层：覆盖光伏、风电、储能、充电桩、柴油机等，配备智能测控与保护装置。

2.核心功能模块

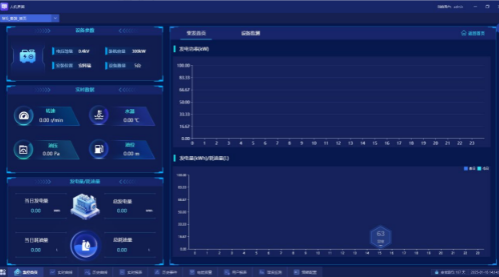

2.1全景监控：实时展示市电、光伏、储能、负荷、收益、天气及碳排数据；

首页

2.2效能分析：对光伏/风电系统进行发电量、收益、年利用小时数、低效识别等评估；

光伏监控 风电监控

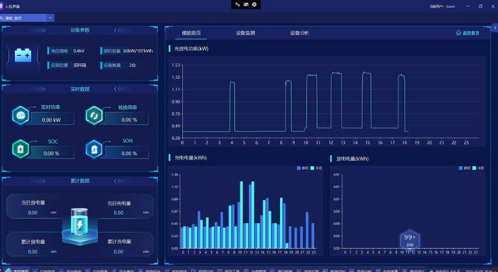

2.3设备管理：储能/PCS/BMS/柴油机/充电桩状态监测与故障告警；

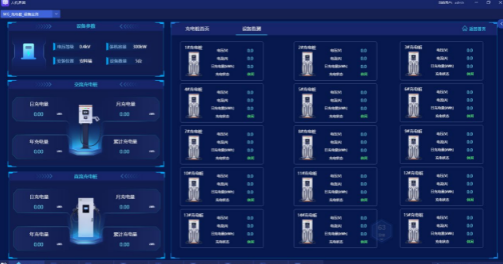

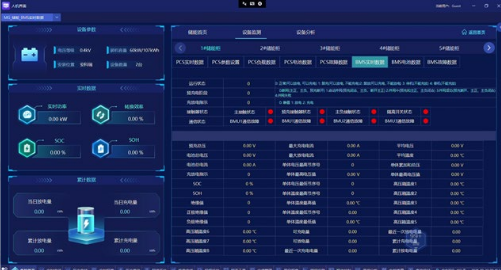

储能监控 PCS/BMS监控 柴发监控 充电桩监控

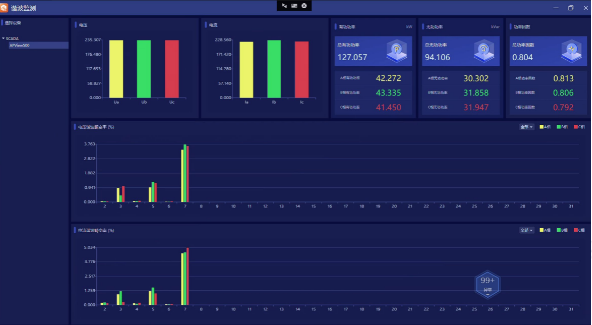

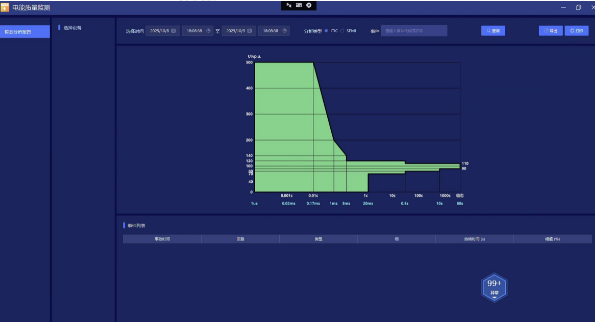

2.4电能质量监测：稳态（谐波、闪变、不平衡）与暂态（电压暂降、中断、瞬变）事件录波分析；

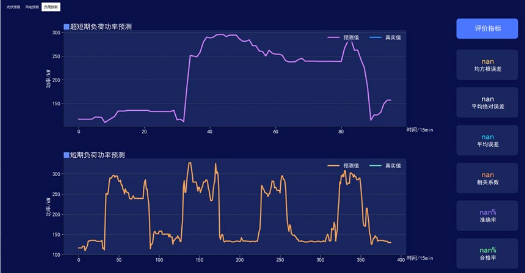

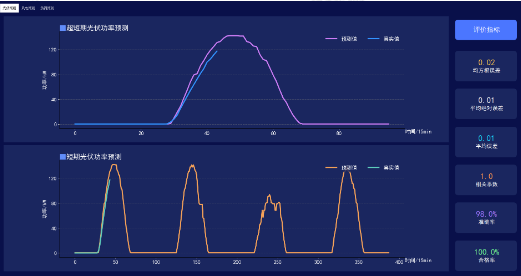

2.5功率预测：融合气象预报与历史数据，采用LSTM/BP神经网络，实现15分钟级超短期（4h，精度>90%）与短期（72h，精度>80%）光伏预测；

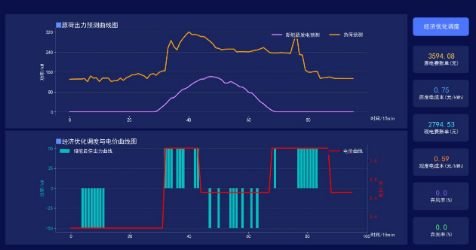

2.6优化调度：基于负荷与发电预测，结合分时电价与储能约束，构建多目标优化函数，动态生成经济高效的充放电策略；

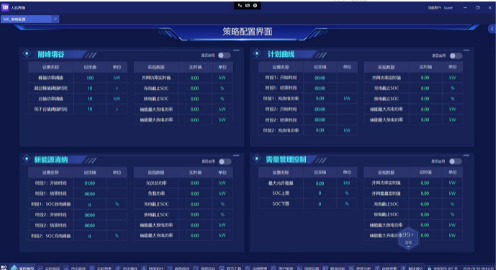

2.7本地控制：运维人员可通过现场SCADA界面直接配置SOC限值、功率曲线、需量上限、防逆流阈值等参数，无需外网依赖，保障高实时性与系统自主性。

3.运行模式支持

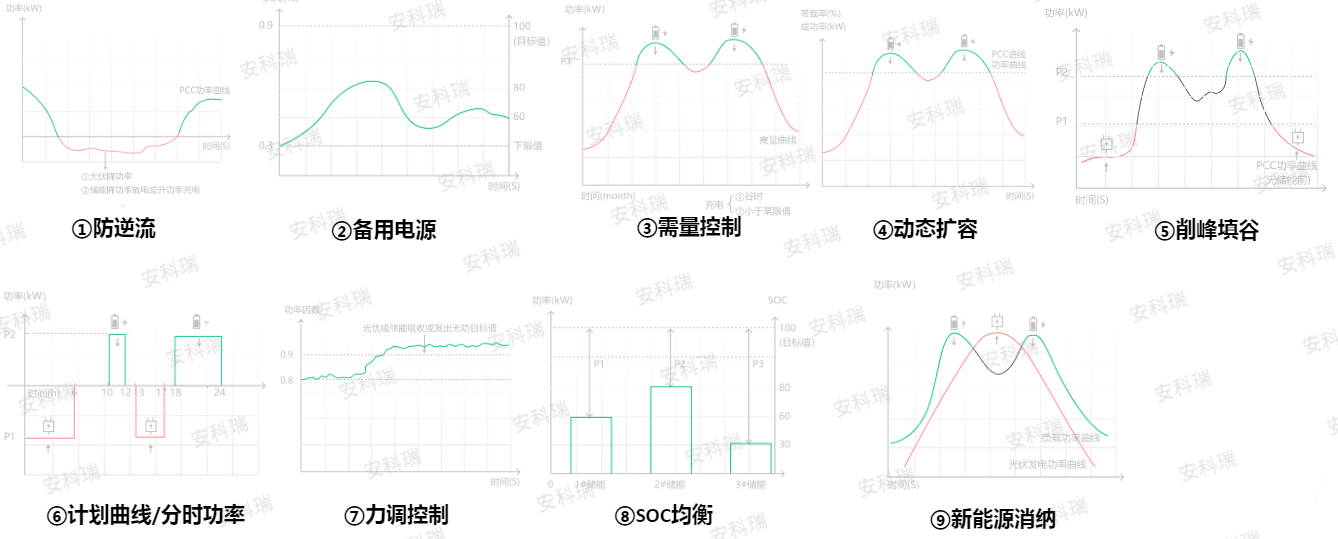

峰谷套利、计划曲线跟踪、需量控制、防逆流、新能源最大化消纳；

并/离网自动切换：由EMS协调PCS与STS，按预设逻辑完成模式转换，并在离网时基于SOC实施功率限值保护。

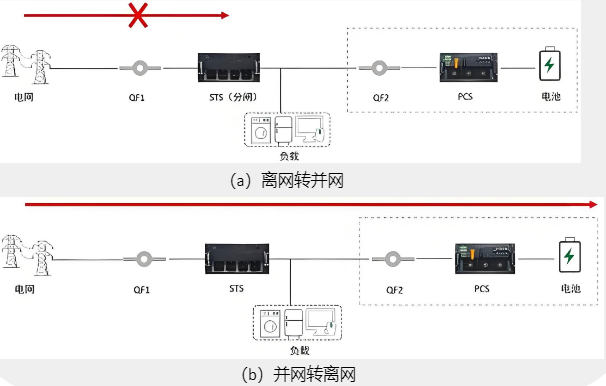

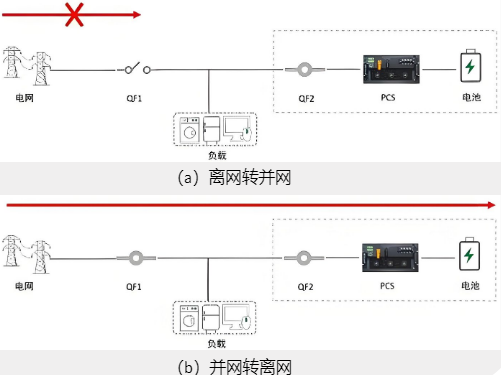

不含静态转换开关STS 含有静态转换开关STS

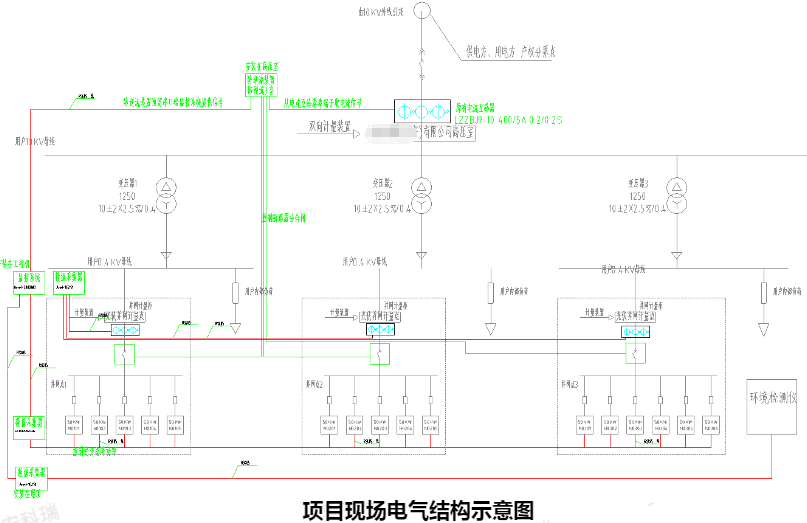

四、案例实践：工商业光伏防逆流项目

1.项目概况

装机容量：800kWp，16台50kW逆变器，3个并网点（250kW+250kW+300kW）；

运营模式：“自发自用，余电不上网”，需严格防逆流。

2.技术方案

采用“刚性控制 + 柔性调节”双保险策略：

刚性层：防逆流保护装置+快速断路器，实现物理隔离；

柔性层：Acrel-2000MG EMS平台动态调节逆变器输出功率，最大化自用率。

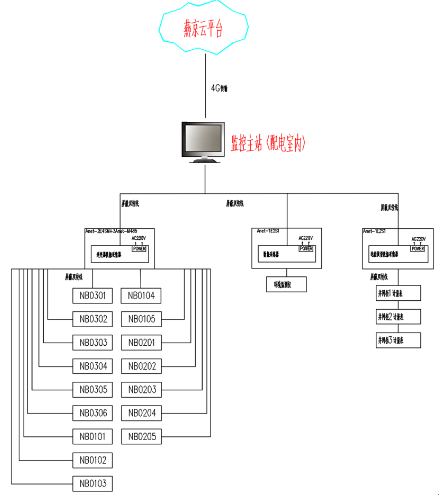

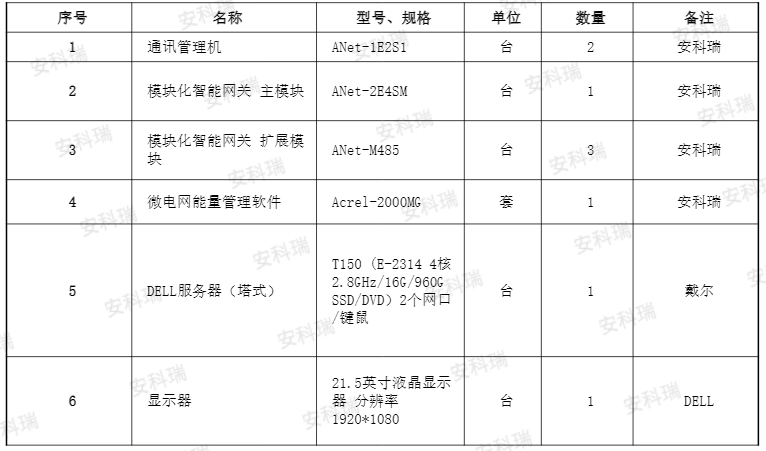

3.系统部署

边缘侧：2台ANet-1E2S1 + 1套ANet-2E4SM网关，覆盖3并网点；

平台侧：DELL T150服务器 + Acrel-2000MG软件。

4.实施成效

合规性：彻底杜绝余电上网风险；

经济性：发电利用率提升15%以上；

扩展性：预留储能与充电桩接口，支持未来升级。

5.推广价值

适用于高电价园区光伏、并网容量受限场景、需参与需求响应的光储系统。

五、面临的挑战与未来演进

1.当前核心挑战

技术复杂度高：多能流耦合、电力电子设备高渗透引发的稳定性（如宽频振荡）问题。

标准与互操作性：设备接口协议碎片化，系统集成成本高。

商业模式与政策：储能价值变现渠道不畅，“隔墙售电”等机制尚在探索。

网络安全：工控系统互联带来的新型攻击面。

2. 未来发展趋势

向虚拟电厂（VPP）演进：从“自给自足”走向“主动参与”，聚合资源参与电力市场交易。

AI深度赋能：利用数字孪生进行仿真推演，应用强化学习（RL）自主优化控制策略。

车网互动：电动汽车作为移动储能单元，深度参与微电网调度。

区块链与分布式交易：支持点对点（P2P）的绿色电力交易，实现产消者模式。

六、总结

微电网正从示范走向规模化应用，其价值不仅在于提升供电可靠性，更在于通过MG-EMS实现能源流、信息流、价值流的深度融合，构建高效、低碳、经济的新型能源生态。

对技术开发者而言，微电网是边缘计算、物联网、优化算法、数字孪生、区块链等前沿技术的重要落地场景。随着政策完善与成本下降，微电网将在新型电力系统建设中扮演愈发关键的角色。
