基于ESP32的环境传感器集线器开源项目介绍

科创之家 2026-03-05 24人围观

前言

想监测家庭或办公环境空气质量,却找不到合适的解决方案?要么传感器功能单一,只测温湿度忽略颗粒物、VOC;要么数据分散难整合,无法长期追踪趋势;要么缺乏专业可视化工具,数据看不懂、用不上;还有的不能扩展,想加传感器却没接口?


今天给大家带来一款基于 ESP32 打造的环境传感器集线器,专为 Sensirion SEN05x 系列传感器量身定制,能全维度监测空气质量与环境数据,还内置 Prometheus 接口、配套 Grafana 仪表板,支持传感器扩展,软硬件全开源,成本可控,家庭 / 办公监测、物联网环境监控节点的优质选择!

亮点 & 功能

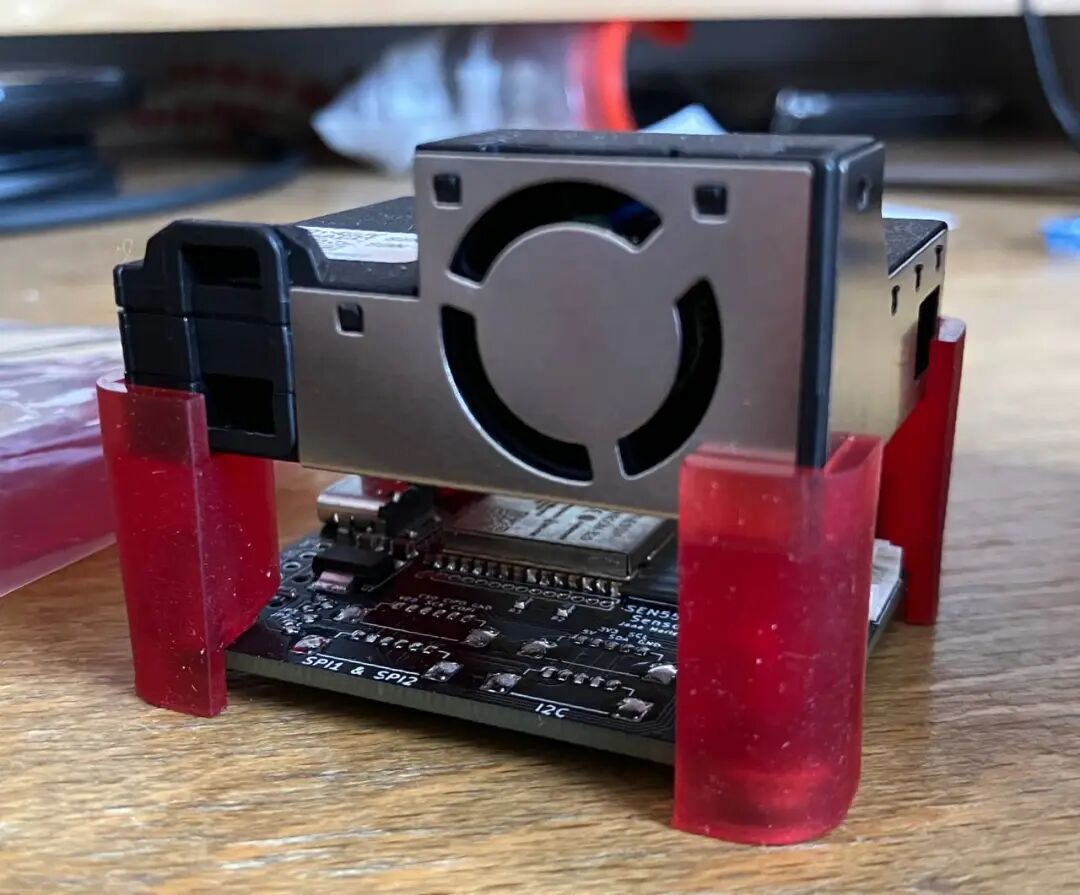

ESP32 核心主控:稳定可靠基于 ESP32 搭建核心控制平台,性能强劲且功耗低,既能稳定驱动多类型传感器,又能支撑数据传输与协议解析,适配长期连续监测场景,运行稳定不卡顿。

全维度环境监测:数据无死角完美适配 Sensirion SEN055/SEN05x 系列传感器,可精准测量 PM1、PM2.5、PM4、PM10 四类颗粒物浓度,同时监测温度、湿度、VOC(挥发性有机化合物)、NOC(非挥发性有机化合物)指数,全方位掌握空气质量与环境状况。

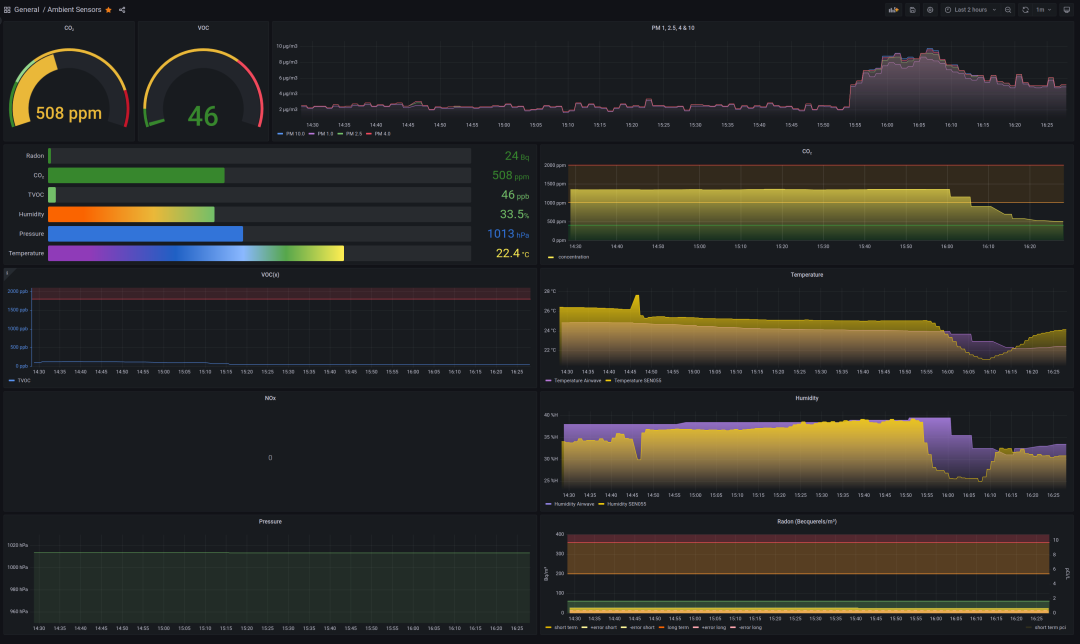

Prometheus+Grafana:专业数据可视化内置 Prometheus 导出器,可直接将监测数据接入 Prometheus 监控系统,支持长期数据采集与存储;配套 Grafana 仪表板配置文件,一键部署可视化界面,数据趋势、数值变化直观呈现,无需手动整理分析。

多接口扩展:灵活适配需求支持扩展 I2C、SPI 或 PWM 接口传感器,可根据实际需求增加 CO₂、气压、氡气等监测维度,轻松拓展功能,适配不同场景的环境监测需求,扩展性拉满。开源设计:PCB 及基础组件(不含 SEN055 传感器)成本仅约 5 美元,搭配 SEN055 后单节点成本约 40 欧元,性价比超高。

核心参数

核心主控 ESP32
适配传感器 Sensirion SEN055/SEN05x 系列传感器
监测参数 PM1、PM2.5、PM4、PM10 颗粒物浓度; 温度、湿度、VOC、NOC
扩展接口 I2C、SPI、PWM
数据导出 内置 Prometheus 导出器,支持接入 Prometheus 监控系统
可视化工具 配套 Grafana 仪表板
接线规格 JST GHR 6Pin 转 Molex PicoBlade 6Pin
固件支持 fw-anotter-sensor-hub-prometheus-exporter
项目 详情

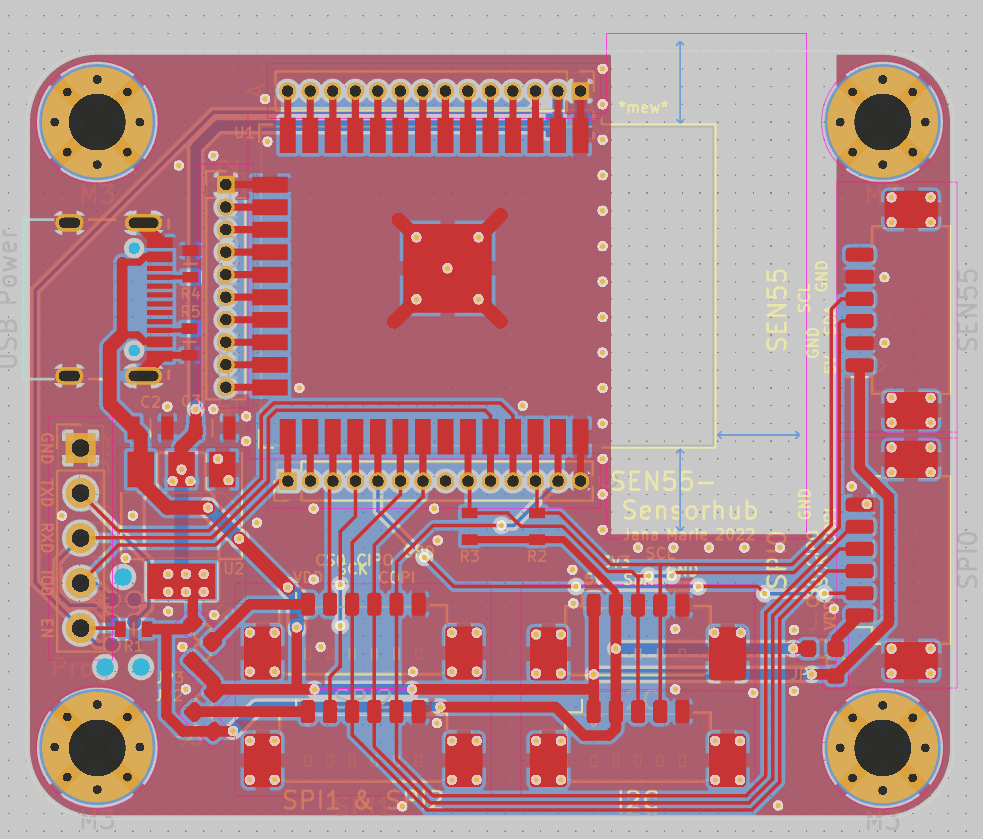

PCB&原理图

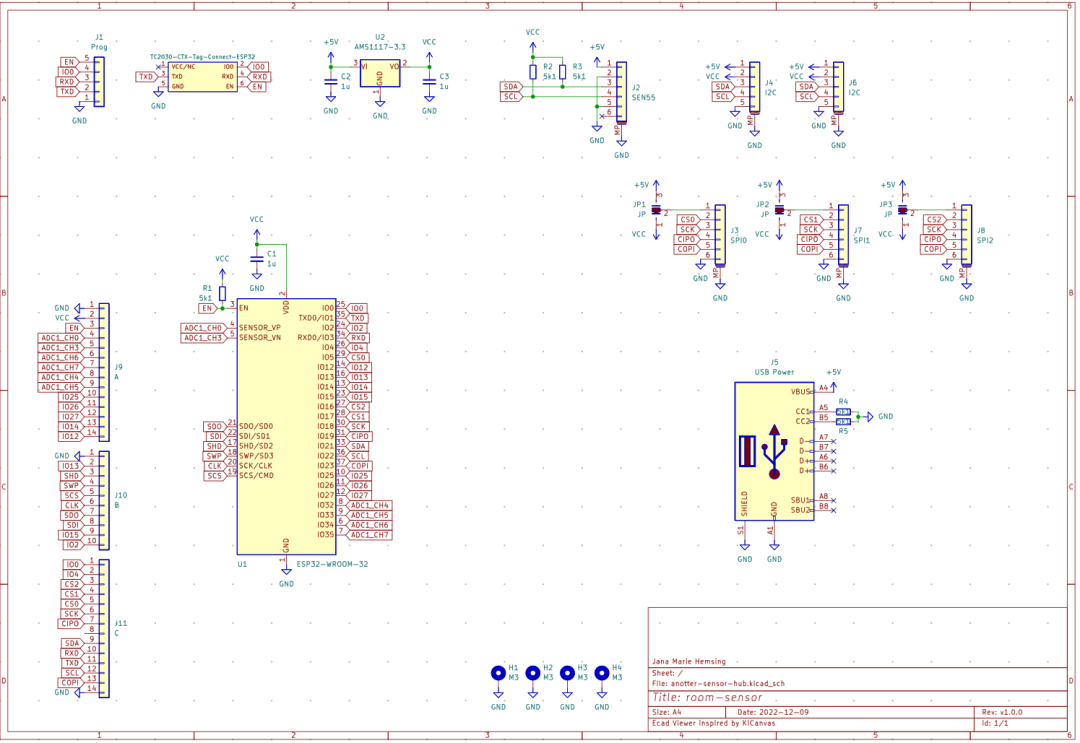

部分原理图(阅读原文可获取完整文件)

开源资料

想了解更多开源项目的小伙伴去华秋开源硬件社区查看!欢迎大家来复刻,有商业诉求的,请联系项目的作者。

开源地址:

https://p.eda.cn/d-1345999824075358208

结语

这款环境传感器集线器凭借全维度监测、专业数据可视化、灵活扩展、成本可控的核心优势,完美解决了环境监测的痛点需求。无论是想实时掌握家中空气质量,还是搭建物联网环境监控系统,它都能以开源、实用的特性满足需求。如果你也心动了,赶紧戳开底下的阅读原文解锁全部资料,欢迎在评论区分享你的脑洞,也可以蹲一波详细的复刻教程~
