从 PCB 到精密制造,解码激光焊接在3C电子行业的全场景应用

科创之家 2026-05-17 7035人围观

智能手机轻薄化、AI 设备高性能化的浪潮下,3C 电子产业的精密制造需求持续飙升。PCB(印制电路板)作为 “电子工业之母”,是产业链的核心血管;激光焊接则凭借高精度、低热影响的优势,成为 3C 产品精密组装的 “超细针线”。今天我们就深入拆解 PCB 全产业链,同时揭秘 3C 电子激光焊接的核心应用场景。

一、PCB 全产业链:三层结构,支撑万亿电子产业

PCB 是电子元器件的支撑体与电路连接载体,小到耳机、手机,大到服务器、工业设备,几乎所有电子设备都离不开 PCB。其产业链清晰分为上游原材料、中游制造、下游应用三大环节,环环相扣,技术壁垒逐层提升。

01

上游原材料:成本核心,国产化加速

上游原材料占 PCB 总成本约60%,是决定 PCB 性能与价格的关键,核心材料包括:

覆铜板(CCL):占成本 30%,PCB 的 “骨架”,由铜箔、玻纤布、树脂压合而成。代表企业:生益科技(全球龙头)、南亚新材。

铜箔:覆铜板核心原料,占覆铜板成本 42.1%,分电解铜箔、压延铜箔。代表企业:嘉元科技、诺德股份。

其他关键材料:玻纤布(中国巨石)、树脂(圣泉集团)、干膜、油墨、金盐等,高端材料曾长期依赖进口,近年国产化进程加快。


02

中游制造:工艺为王,产品细分明确

中游是将原材料加工为成品 PCB 的核心环节,技术门槛最高,产品按结构分为四大类:

刚性板:最常见,单 / 双 / 多层结构,用于手机、电脑工业控制,代表企业:沪电股份、深南电路。

柔性板(FPC):可弯曲、轻薄,用于折叠屏、TWS 耳机、可穿戴设备,代表企业:鹏鼎控股、东山精密。

HDI 板:高密度互联板,细线宽、小孔径,用于高端手机、Mini LED,代表企业:超声电子、景旺电子。

IC 载板:芯片封装专用,技术壁垒最高,用于 CPUGPU 封装,代表企业:深南电路、兴森科技。

核心制造流程:开料→钻孔→电镀→图形转移→蚀刻→阻焊→表面处理→测试,每一步都需精密设备与工艺控制。

03

下游应用:万物皆需 PCB,3C 是核心战场

PCB 下游应用覆盖消费电子通信汽车电子、工业控制、航空航天等领域,其中3C 电子(计算机、通信、消费电子)占比超 40%,是最大需求市场。

消费电子:手机、笔记本、平板、TWS 耳机、智能手表,需求以 FPC、HDI 板为主。

通信设备:5G 基站、服务器,高频高速 PCB 需求激增。

汽车电子:车载中控、雷达、BMS,金属基板、高可靠性 PCB 需求增长。

二、3C 电子激光焊接:精密制造的 “超细针线”

3C 产品正朝着轻薄化、微型化、高集成化发展,传统焊接(烙铁、波峰焊)易出现热变形、虚焊、连焊等问题。激光焊接凭借非接触、高精度(0.1mm 级)、低热影响、速度快等优势,成为 3C 精密焊接的首选。

(一)核心焊接产品:覆盖结构件与精密元器件

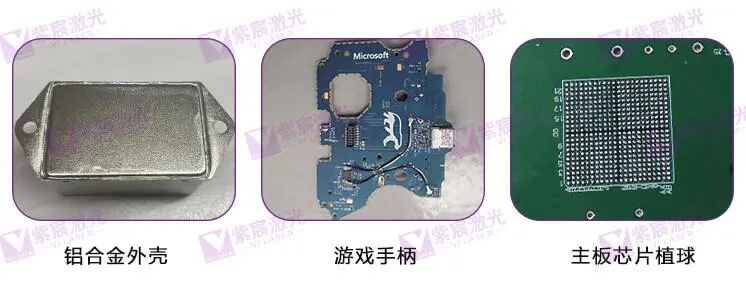

1. 手机结构件(最主流应用)

中框与螺母 / 卡勾:不锈钢 / 铝合金中框与螺母、卡勾、弹片的焊接,提升组装强度与精度。

中框与背板:不锈钢中框与铝合金背板异种金属焊接,热影响区小,避免外壳变形。

摄像头模组(CCM):镜头支架、VCM 音圈马达与 PCB/FPC 焊接,保证对焦精度与信号稳定。

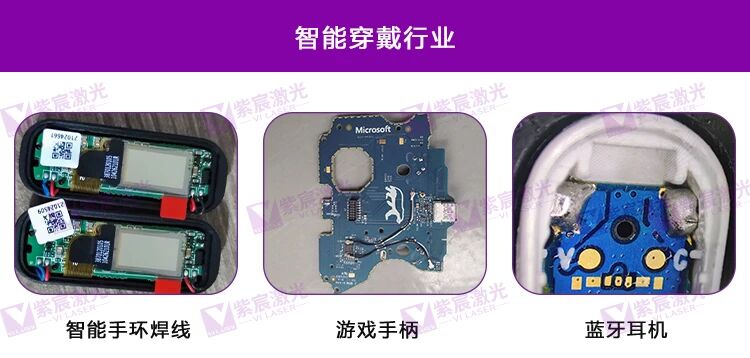

2. 可穿戴设备(微型化焊接代表)

TWS 耳机:充电触点、麦克风焊点、FPC 柔性电路板焊接,焊点直径小至 0.5mm,无热损伤。

智能手表:表壳与表带连接件、传感器接点、微型马达焊接,满足防水与小型化需求。


3. 笔记本 / 平板

镁合金外壳:外壳拼接、螺柱焊接,脉冲频率高达 500Hz,焊缝细密,单件焊接周期短。

散热模组:散热器与主板、铜箔与基板焊接,保证导热效率,避免高温损坏元件。


4. 精密电子元器件

FPC 柔性电路板:FPC 与 PCB、FPC 与元器件引脚焊接,适配折叠、弯曲场景。

微型马达 / 扬声器:线圈与引脚、振膜与支架焊接,提升音质与使用寿命。

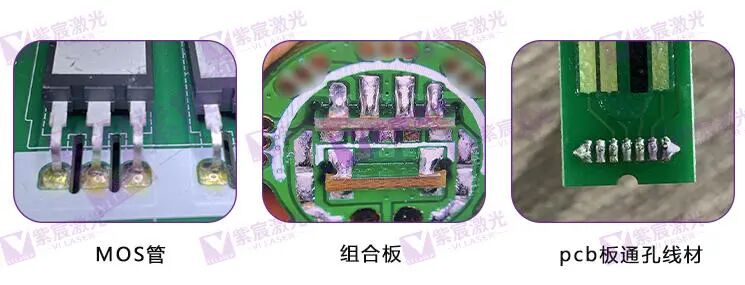

芯片引脚 / 电容电阻:微型元器件引脚焊接,解决微间距(≤0.3mm)焊接难题,无连焊、虚焊。


(二)激光焊接在 3C 的核心优势

高精度:定位精度 ±0.02mm,焊点大小一致,变形极小,适配微型化产品。

低热影响:热影响区比传统焊接小 60% 以上,避免热敏元件(芯片、传感器)热损伤。

高效率:振镜扫描技术每秒可完成 200 个焊点,自动化集成度高,良品率达 99.8%。

美观牢固:焊缝平整光滑,拉拔力稳定,满足 3C 产品外观与可靠性要求。

三、产业链联动:PCB 与激光焊接的 “双向奔赴”

PCB 的轻薄化、高密度化需求,推动激光焊接技术不断升级;而激光焊接的高精度、低热影响特性,又助力 PCB 在微型化、高集成化场景的应用拓展。

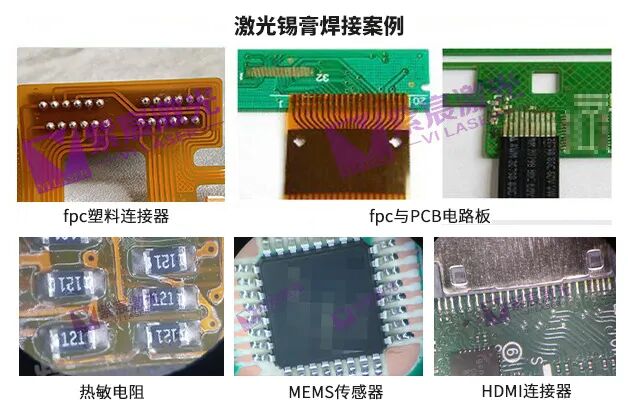

FPC + 激光锡焊:FPC 柔性电路板轻薄易变形,激光锡焊非接触、低热影响,完美适配 FPC 与元器件的精密焊接,成为折叠屏、TWS 耳机的核心工艺。

HDI 板 + 激光焊接:HDI 板线宽线距极小,传统焊接易短路,激光焊接精准控温、定点焊接,保障高密度电路的焊接可靠性。


四、未来趋势:技术升级,驱动产业新增长

PCB 高端化:AI 服务器、折叠屏手机驱动高频高速 PCB、高端 FPC、IC 载板需求增长,国产化替代加速。

激光焊接精细化:皮秒 / 飞秒激光、激光锡焊技术普及,适配更微型、更精密的 3C 产品焊接需求。

产业链整合:PCB 制造商与激光焊接设备厂商深度合作,提供 “PCB 制造 + 精密焊接” 一体化解决方案,提升产业效率盘州市人民政府。

从 PCB 的精密制造到激光焊接的微米级组装,3C 电子产业的每一次技术突破,都离不开产业链各环节的协同创新。未来,随着 AI、物联网、可穿戴设备的持续发展,PCB 与激光焊接技术将迎来更广阔的应用空间,持续为 3C 产业注入新动能。
