PY32F032至为芯支持32位ARM内核的双比较器MCU单片机

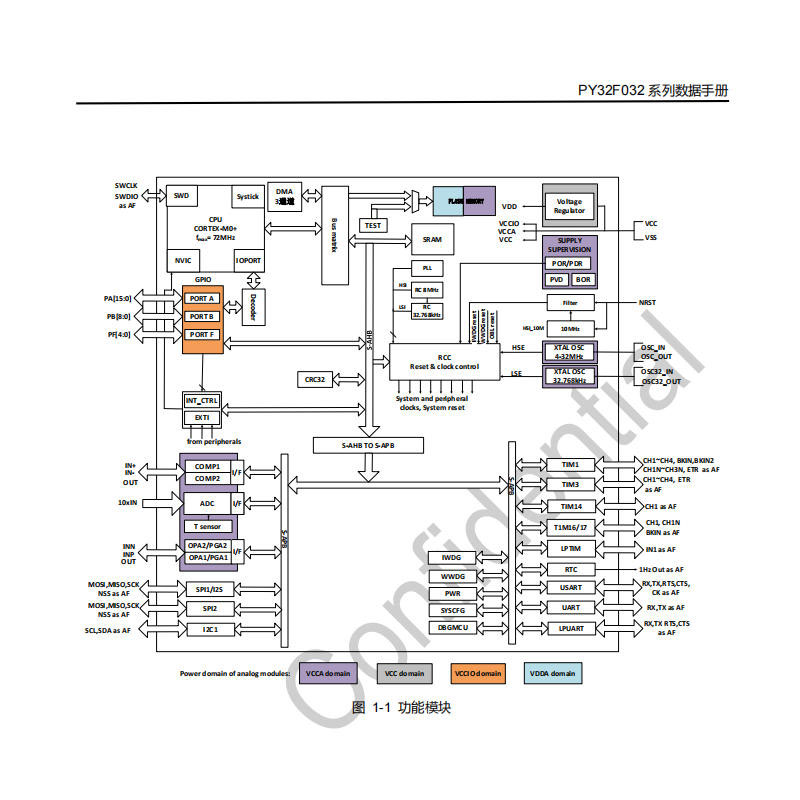

普冉PY32F032是一款应用于小型无刷电动工具、电子玩具、遥控器、筋膜枪的高性能MCU微控制器。基于32位ARM Cortex-M0+内核，72MHz工作主频，1.7V~5.5V工作电压，兼顾性能与低功耗。内置64KB闪存和8KB静态运行内存。支持内部高速时钟和低速时钟。支持58个通用I/O口，支持外部中断，灵活连接外设。提供Sleep/Stop/Low-power run/Low-power sleep四级低功耗。内置2路可编程运放（OPA/PGA）+2路高速比较器+12位高速 ADC，无需外部模拟器件即可完成信号调理与采集。采用QFN64封装，尺寸小巧，适合空间受限的设计。

一、核心架构：72MHz M0+内核，宽电压覆盖多种供电需求

PY32F032搭载ARM Cortex-M0+内核，配合片内PLL倍频技术，系统运行主频可达72MHz，在同价位M0+级别MCU中具有较好的性能表现。内核支持单周期硬件乘法指令，搭配分级NVIC中断管理机制，可处理轻量实时控制、多通道数据运算和多外设协同调度任务，可满足多数中低端嵌入式项目的算力需求。

芯片实用性较强的设计之一，是支持1.7V~5.5V的宽工作电压范围。这意味着它可适配两节干电池串联的低电压供电场景，也可对接工业设备常用的5V电源系统，减少额外电平转换或稳压电路的需求，有助于减少外围器件数量和潜在故障点。存储配置上，PY32F032内置64KB Flash与8KB SRAM，可减少外扩存储芯片的需求，能够容纳复杂控制算法、多通道采集数据缓存和主流通信协议栈，在支持代码运行的同时，有助于降低整体BOM成本。

二、模拟集成：单芯片闭环信号链路，减少多颗外围调理器件

PY32F032的主要差异化特点，在于它把传统方案中需要多颗独立芯片搭建的模拟信号调理链路，集成到了单颗MCU内部，有助于解决嵌入式开发中“模拟链路长、调试难度大、物料成本高”的常见问题。

芯片内置两路独立的运算放大器/可编程增益放大器（OPA/PGA），输入范围覆盖0~Vcc，输出范围可达0.2V~Vcc-0.2V，开发者可通过软件配置1~16倍增益，可减少外挂高成本仪表放大器的需求，用于放大来自电桥、电化学传感器输出的mV级微弱信号。与之搭配的是一路12位高速ADC，采样率可达3Msps，支持12/10/8/6位多档分辨率可调，参考电压可选择片内1.024V/1.5V/2.048V或外部Vcc，支持10个外部采集通道和5个内部通道，覆盖温度传感器、内部基准电压、电源分压监测以及两路OPA输出信号的直连采样，同时支持注入模式，可在不打断常规采样流程的情况下完成关键信号的高速抓取。

除此之外，芯片还集成了两路独立比较器，支持轨到轨输入、可编程迟滞、数字滤波和窗口比较功能，输出可连接定时器刹车或EXTI外部中断唤醒，可减少额外外接比较器芯片的需求，实现硬件级过流、过压保护，响应速度快于软件判断，有助于提升系统运行可靠性。这套片内模拟链路，使开发者使用一颗PY32F032，可完成从传感器信号放大、阈值比较到高速ADC采样的处理流程，减少多颗外围模拟器件，有助于缩小PCB面积，降低物料采购和贴片成本。

三、低功耗体系：四档模式灵活切换，适配长续航电池供电场景

针对电池供电类设备的需求，PY32F032搭建了分层分级的低功耗体系，没有简单追求单一模式的较低电流，而是兼顾不同运行状态下的功耗表现和唤醒响应速度。

芯片提供Sleep、Stop、Low-power run、Low-power sleep四档独立的低功耗模式，开发者可根据实际项目的工作节奏选择：Stop模式下典型待机电流约3μA，外设关闭状态下可支持较长待机；Low-power run模式下可在低电流状态下维持核心代码运行，适合间歇式数据处理场景；LPUART、LPTIM等专用低功耗外设可在CPU停机的Stop模式下独立运行，既保持串口远程唤醒、定时采样计时功能，又有助于控制额外功耗。

这套设计适用于钮扣电池供电的工业传感节点、便携检测仪器等场景，设备可较长时间处于低功耗待机状态，在需要采集数据或上传信息时短暂唤醒，有助于延长电池更换周期，降低后期运维成本。

四、控制外设：面向驱动场景优化，硬件级保护简化电机控制

PY32F032的定时器资源没有追求资源数量，而是针对小型驱动类场景做了定向优化，用硬件能力应对传统开发中的控制需求。

芯片内置1个16位高级定时器TIM1，支持144MHz计数频率和4通道带死区的互补PWM输出，配合前面提到的比较器硬件关断功能，可实现逐周期限流保护，覆盖小型电机驱动、有刷/无刷半桥控制等场景，减少外置栅极驱动芯片和复杂软件保护逻辑的需求。除此之外，芯片还搭载4个通用定时器、1个低功耗定时器LPTIM，以及独立看门狗和窗口看门狗各1个，兼顾常规定时、低功耗间歇计时和系统运行状态监控需求，有助于降低设备在工业复杂环境下出现跑飞死机的风险。

同时芯片引出30个GPIO，支持5V容忍和5V灌电流50mA，其中4个COM_L引脚可配置为80mA灌电流，可驱动共阴极LED数码管，减少外部数码管驱动芯片需求，进一步简化带本地显示的手持仪表、家电控制面板的硬件设计。

五、通信接口：多场景覆盖，兼顾高速传输与低功耗唤醒

为了适配不同类型的外设连接需求，PY32F032的通信接口配置以实用性为主，没有堆砌不必要的高端接口，而是覆盖常用功能。

芯片配备2路SPI，其中一路支持I2S音频收发，主模式速率可达36MHz，可连接音频codec芯片实现简单的语音提示功能；1路I2C支持1MHz快速增强模式，相比常规100KHz标准模式，有助于提升传感器数据读取效率，可连接多种数字传感器；1路USART支持自动波特率检测，通信速率可达4.5Mbit/s，适合和高速外设或上位机做大数据量交互；1路普通UART搭配1路LPUART，后者可在Stop低功耗模式下维持串口接收，实现低功耗状态下的远程唤醒，适用于需要远程调试和状态上报的物联网节点设备。这套接口组合可覆盖消费电子、工业传感场景中较多外设连接需求，减少额外外接接口扩展芯片的需求。

六、封装与生态：多维度落地支持，缩短产品从开发到量产的周期

一款MCU的实际使用体验，不只由硬件参数决定，配套的封装选择、开发资源和供货保障同样重要。PY32F032提供LQFP32、QFN32、QFN24、SSOP24、QFN20共5种不同尺寸的封装选择，从对PCB面积要求严苛的便携设备，到需要方便手工焊接的工业控制板，开发者都能找到适配的封装型号。芯片工作温度范围覆盖-40℃~105℃，可满足工业级环境的长期稳定运行要求。

针对开发者的落地需求，技术支持体系可提供覆盖主要功能的Keil工程模板，包含OPA/PGA配置、ADC多通道扫描与注入模式、比较器联动定时器刹车、LPUART Stop模式唤醒、I2S音频收发等典型应用场景的参考例程，帮助工程师较快完成原型开发，有助于缩短产品从调研到量产的周期。同时系列型号的样品和批量供货有稳定保障，有助于降低项目推进过程中供货中断的风险。

整体来看，普冉PY32F032是一款定位较为清晰的差异化MCU。它不追求成为覆盖广泛场景的通用型产品，而是在模拟采集、低功耗控制、小型驱动这几个应用方向做了有侧重的资源配置。对于希望精简硬件设计、控制BOM成本、提升系统可靠性的开发者来说，PY32F032是一个值得考虑的选型。
